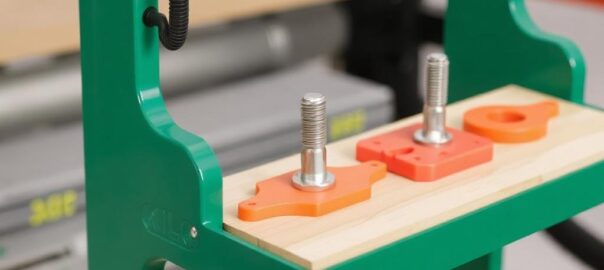

Быстросъёмные крепления для оснастки на верстаке: варианты и применение, которые экономят время

SQLITE NOT INSTALLED

Работа у верстака требует точности и скорости. В этом тексте я расскажу о том, какие бывают быстросъёмные крепления для оснастки на верстаке, как они устроены и где действительно экономят время. Материал практичен — без сложных определений и рекламных пафосов, с примерами из реальной мастерской.

Что такое быстросъёмные крепления и зачем они нужны

Коротко: это элементы, позволяющие фиксировать детали или оснастку быстро и надёжно, без долгой перенастройки. Обычная смена тисков, прихватов или шаблонов может занимать минуты; быстросъёмные решения сокращают это время до секунд.

Их используют там, где повторяются однотипные операции, нужны точные перестановки или требуется частая смена инструмента. Экономия времени превращается в стабильность: меньше ошибок, меньше усталости у оператора.

Основные варианты быстросъёмных креплений

Ниже перечислены самые распространённые типы. Для каждого указаны принцип работы, сильные стороны и типичные ограничения.

Рычажные фиксаторы и прижимы (toggle clamps)

Это механизмы с рычагом и запирающим шарниром. При нажатии рычаг фиксирует деталь с постоянным усилием.

Они просты, надёжны и хорошо работают с шаблонами. Минус — фиксируют в одной позиции, для другой нужны дополнительные элементы.

Быстросъёмные губки и кулачки для тисков

Губки крепятся к тискам с помощью штифтов или специальных салазок, позволяя менять профиль хватки без разбора тисков. Это удобно при смене материалов или при работе с деликатными заготовками.

Подобные решения минимизируют время переналадки, но требуют точной подгонки под тиски и регулярной проверки износа губок.

Системы с пазом T-образного профиля и быстросъёмными гайками

Часто встречаются на промышленных верстаках и фрезерных столах: элементы перемещаются по Т-образным пазам и фиксируются винтом с плоской гайкой. Бывают облегчённые варианты с рычагом для быстрого зажима.

Гибкость — их главное достоинство: можно быстро переставить упоры, ограничители и прихваты. Ограничение — требуется подходящий профиль стола.

Кам-замки и экспресс-системы с шариковыми фиксаторами

Такие системы применяют там, где важна повторяемость положения. Кам-замок врезается в плиту верстака или пластину оснастки и позволяет мгновенно фиксировать пластины с высокой точностью.

Они дороже, но дают хорошую стабильность и простоту повторной установки, что востребовано в серийном производстве мелких деталей.

Магнитные быстросъёмные держатели

Магниты удобны для обработки металлических заготовок: сильное поле удерживает деталь ровно, а отключение — быстрое. Плюс — отсутствие механических перегибов или царапин при грамотной подготовке поверхностей.

Минусы: работают только с ферромагнитными материалами и чувствительны к стружке, маслу и неровностям поверхности.

Пневматические и вакуумные системы

Пневмо- и вакуумные захваты дают очень быстрый цикл и удобны для автоматизированных линий или станков с ЧПУ. Вакуумная оснастка особенно эффективна для тонких панелей и листовых материалов.

Они требуют коммуникаций и компрессора или насоса и стоят дороже, но дают преимущества там, где скорость и частота смены — критичны.

Сравнительная таблица популярных решений

Тип	Принцип	Плюсы	Минусы
Рычажные прижимы	Механический рычаг	Простота, цена, надёжность	Одна позиция фиксации
Быстросъёмные губки	Съёмные кулачки/губки	Быстрая смена профиля, защита заготовки	Износ, необходимость точной подгонки
T-паз и быстрогайки	Позиционирование в пазах	Гибкость, модульность	Нужен соответствующий стол
Кам-замки	Плита + фиксирующий штифт	Высокая повторяемость	Стоимость, установка
Магниты	Магнитное сцепление	Быстро, чисто	Только магнитный металл, загрязнения
Вакуум/пневмо	Создание разряжения/давления	Очень быстро, автоматизация	Сложность, стоимость

Как выбрать систему для своего верстака

Выбор зависит от трёх ключевых факторов: тип материала, повторяемость операций и бюджет. Если вы работаете с деревом и часто меняете шаблоны, подойдут рычажные прижимы и T-пазы.

Для металлообработки лучше рассмотреть магнитные или кам-замки, если требуется высокая точность. Для серийных операций выбирайте пневмо- или вакуумные варианты.

Критерии оценки при покупке

• Надёжность и ресурс — сколько циклов выдерживает механизм.
• Точность позиционирования — важно для повторяемых операций.
• Совместимость с верстаком — профиль пазов, толщина столешницы, наличие места.
• Уровень обслуживания — можно ли легко заменить изношенные элементы.

Практические советы по монтажу и эксплуатации

Начинайте с простого: установите один-два быстросъёмных элемента и посмотрите, как они изменят рабочий процесс. Часто оказывается, что несколько хорошо размещённых прижимов полностью меняют динамику работы.

Позаботьтесь о чистоте мест установки. Любая стружка или грязь снижает точность фиксации и ускоряет износ. Регулярная смазка шарниров и проверка заеданий продлят срок службы оборудования.

Порядок установки

1. Определите рабочие позиции и точки крепления на столе.
2. Примерьте оснастку в нерабочем режиме — без заготовки — чтобы убедиться в отсутствии помех.
3. Закрепите элементы, проверьте повторяемость установки и усилие зажима.
4. Прогоните тест-пару заготовок и при необходимости откорректируйте положение.

Ошибки, которые часто допускают

Частая ошибка — установка большого количества быстросъёмных элементов в расчёте «чтобы всё было под рукой». Это усложняет рабочее поле и мешает манипуляциям. Лучше иметь несколько универсальных креплений, чем множество узкоспециальных.

Ещё одна оплошность — экономия на материалах: дешёвые фиксаторы быстро изнашиваются и дают люфт, что оборачивается потерей времени и браком. Инвестиция в качественный замок окупается при регулярной работе.

Мой опыт: реальная экономия времени

В своей мастерской я переставил стандартные тиски на систему с быстросъёмными губками и парой T-пазных упоров. Первые дни казались мелочью, но уже через неделю появилось ощущение, что работа «застегнулась». Смена оснастки сократилась с 7–10 минут до 1–2 минут.

Один случай запомнился: пришлось срочно перенастроить стол под серию небольших деталей. Быстросъёмная плита и пара кам-замков позволили начать производство за пять минут, вместо того чтобы тратить часы на изготовление шаблонов. Это решило проблему без потери точности.

Примеры применений в разных областях

Столярные цеха ценят рычажные прижимы и T-пазы — они универсальны и недороги. Механические мастерские выбирают магнитные и кам-замки, где важна стабильность на металле. Производства с высокой частотой смены изделий идут на пневмо- или вакуумные системы, чтобы уменьшить ручной труд.

Хобби-мастера часто ограничиваются парой универсальных элементов, но даже в маленькой мастерской быстросъёмная оснастка меняет подход к работе: лучше планируешь операции и реже сталкиваешься с лишними перенастройками.

Что стоит иметь в наборе аксессуаров

• Набор сменных губок разного профиля.
• Пара рычажных прижимов разных размеров.
• Набор T-гаек и удлинителей для пазов.
• Пара магнитных плит и набор прокладок для защиты поверхностей.

Когда стоит переходить на быстросъёмные системы

Переход оправдан, когда частота смены оснастки высока, а простои обходятся дорого. Если вы часто делаете серию деталей с одинаковой конфигурацией, система возврата в заданную позицию окупит себя очень быстро.

Такой переход не обязательно требует полной модернизации верстака: достаточно внедрить несколько ключевых решений, и вы почувствуете разницу в скорости и качестве работы.

Небольшие инвестиции в правильные крепления меняют ритм мастерской. Они дают не только ускорение операций, но и упорядоченность процесса: вы тратите меньше времени на подготовку и больше — на саму работу.
