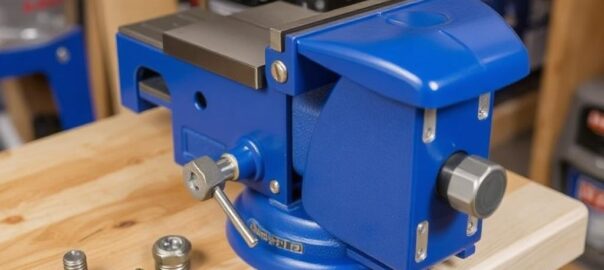

Крепление тисков к верстаку: типы креплений и ошибки при установке — что важно знать

SQLITE NOT INSTALLED

Тиски — это не просто инструмент, это продолжение рук мастера. Правильно закреплённые тиски дают уверенность при точной работе и безопасность при силовых операциях. В этой статье разберём основные способы крепления, расскажем о типичных ошибках при установке и подскажем практические приёмы, которые снижают риск поломок и повышают удобство работы.

Почему важно выбрать правильный способ крепления

Неправильное крепление ведёт к люфтам, вибрации и смещению заготовки; в худшем случае тиски вырвут крепёж из столешницы. Это не только портит деталь, но и подвергает мастера опасности. Выбор способа зависит от конструкции тисков, материала верстака и предполагаемой нагрузки.

Учтите, что разные задачи требуют разной жёсткости: лёгкая столярная правка и тяжелая слесарная обработка предъявляют разные требования к опоре. Иногда удобство быстросъёма важнее абсолютной жёсткости, и это нормальный компромисс.

Основные типы креплений

Среди мастеров чаще всего встречаются несколько схем установки. Каждая имеет свои сильные и слабые стороны — важна осознанная выборка под задачу и условия верстака. Ниже разбираем популярные варианты и их назначение.

Болтовое сквозное крепление

Самый распространённый и надёжный способ — просверлить столешницу и закрепить тиски через неё болтами с гайками. При этом часто используют плоские шайбы и контргайки для равномерного распределения нагрузки. Этот метод обеспечивает максимальную жёсткость и минимальный люфт при больших усилиях.

Недостаток — необходимость доступа снизу столешницы. Если у вас тяжёлая столешница или тумба, заранее продумайте, как затянете крепёж и где разместите гайки.

Монтаж на опорную плиту или монтажную базу

Многие промышленные тиски идут с монтажной плитой. Такая плита позволяет ровно выставить тиски и закрепить несколькими крепёжными элементами. Плюс в том, что плиту проще демонтировать и перенести. Минус — добавочная толщина и необходимость точной подгонки положения.

Часто пластину сначала прикручивают к верстаку винтами с потайной головкой, затем сами тиски фиксируют уже на ней. Это удобно для сменных конфигураций рабочего места.

Зажимы на кромку верстака (переносные тиски)

Для мобильных мастеров существует вариант тисков, которые крепятся к кромке стола с помощью зажима. Они не требуют сверления и удобны для домашней мастерской. Быстросъёмные модели хороши для работы с лёгкими заготовками или когда верстак многофункционален.

Однако при серьёзной слесарной работе такие тиски склонны к смещению; для них важна широкая и прочная кромка стола. Не стоит рассчитывать на немалые усилия с переносными моделями.

Крепление через T-образные пазы и втулки

Если у верстака есть T-пазы, тиски можно фиксировать с помощью специальных болтов и втулок. Это удобно для модульных столов, позволяет смещать тиски вдоль паза и быстро менять положение. Система даёт приличную гибкость в компоновке рабочего пространства.

Главный минус — зависимость от наличия пазов и длины болтов. При высокой нагрузке стоит выбрать болты с высоким классом прочности.

Анкерные элементы и химические анкеры

Когда столешница выполнена из бетона или кирпича, используют анкерные болты или химические анкеры. Химические растворы позволяют получить очень надёжный узел даже в пористых основаниях. Такой способ актуален для стационарных или уличных верстаков.

Это более сложный и необратимый метод; при необходимости переноса тисков придётся реставрировать отверстия в поверхности.

Материалы и инструменты для установки

Соберите набор перед началом работы: дрель с набором сверл, метчики и шестигранники для болтов, контргайки, широкие шайбы и, при необходимости, химический анкер. Наличие уровня и линейки поможет выставить тиски строго по горизонтали и по центру.

Используйте только качественные крепёжные элементы: слабые болты ломаются при нагрузке и создают опасность. Для тяжёлых тисков рекомендую стальные болты класса не ниже 8.8.

Пошаговая инструкция установки

Планомерность важнее скорости. Разметка и пробные сборки экономят время и исключают ошибки, которые затем тяжело исправить. Следуйте последовательности и проверяйте каждый этап.

Ниже приведён стандартный алгоритм для болтового сквозного крепления — универсального для большинства стационарных рабочих мест.

Шаги

• Разметка положения тисков: учтите удобство доступа к рукояти, глубину зажимной губки и положение инструментов вокруг.
• Пробное расположение: положите тиски на стол, маркером отметьте места отверстий через монтажные отверстия. Проверьте, свободен ли доступ снизу к гайкам.
• Сверление: сначала тонким сверлом сделать направляющие отверстия, затем увеличить до нужного диаметра. Держите сверло перпендикулярно поверхности.
• Установка: вставьте болты, добавьте шайбы и затяните гайки. Используйте динамометрический ключ, если нужен заданный момент затяжки.
• Проверка: зажмите заготовку, попробуйте приложить усилие в разных направлениях. Осмотрите стол на предмет появления трещин или смещений.

Типичные ошибки при установке и способы их избежать

Ошибки часто случаются на этапе разметки и подготовки. Ниже — перечень типичных просчётов и практические способы их устранения. Это помогает не переделывать работу заново и избежать повреждений инструмента или верстака.

• Неправильная разметка: слишком мало места для рукояти. Решение — провести пробную установку и имитировать рабочий цикл перед сверлением.
• Недостаточный диаметр и длина болтов: приводит к провороту и разрыву резьбы. Берите болты с запасом по длине и прочности.
• Отсутствие усиляющей пластины при мягком материале столешницы: дерево вокруг отверстий крошится. Используйте монтажную плиту или увеличьте площадь опоры шайбами.
• Перетяжка или недотяжка: перетянутый болт может треснуть стол, а недотянутый — дать люфт. Оптимально использовать динамометрический ключ или опираться на рекомендованный момент.
• Игнорирование оси симметрии: тиски установлены криво, губки не параллельны. Исправляется точной разметкой и контролем уровня при затяжке.
• Неучёт направлений усилия: крепёж рассчитан только на вертикальную нагрузку, а работа предполагает боковые толчки. Поддержите крепёж дополнительными полосами или уголками.

Небольшая сравнительная таблица

Коротко сравним основные типы креплений, чтобы быстрее сориентироваться при выборе.

Тип крепления	Преимущества	Ограничения	Рекомендовано для
Болтовое сквозное	Максимальная жёсткость, долговечность	Нужен доступ снизу, сверление столешницы	Слесарные и тяжёлые работы
Монтажная плита	Удобство демонтажа и выравнивания	Добавочная толщина, требует точной подгонки	Модулярные мастерские
Зажим на кромку	Быстро демонтируется, не требует сверления	Меньшая жёсткость, ограничение по усилию	Домашняя мастерская, переносная работа
Анкер/химический анкер	Надёжно в бетонных основаниях	Сложный монтаж, необратимость	Уличные и стационарные установки

Практические советы и опыт мастера

За многие годы работы я несколько раз переделывал установку тисков по простой причине: сначала экономил на крепеже. Экономия приводила к люфтам и трещинам в столешнице. Теперь предпочитаю вложиться в качественные болты и широкие шайбы — это окупается за счёт удобства и безопасности.

Если вы обладаете несколькими рабочими местами, сделайте монтажную плиту. Однажды она спасла меня при переезде: я быстро демонтировал тиски и установил их на новом столе без лишних отверстий. Для домашних нужд держите под рукой пару комплектов болтов разной длины — это упростит эксперименты с положением тисков.

Что ещё учесть при эксплуатации

Регулярно проверяйте затяжку крепёжных элементов и состояние шайб. Вибрации и циклические нагрузки со временем ослабляют резьбу. Простая профилактика продлит срок службы и снизит вероятность аварийных ситуаций.

При смене тисков на другой тип учитывайте нагрузочные параметры нового инструмента. То, что фиксировало старые тиски, не всегда подойдёт для более тяжёлой модели.

Правильное крепление тисков — это сочетание адекватного выбора способа монтажа, тщательной подготовки и аккуратного исполнения. Немного времени, потраченного на разметку и подбор крепежа, вернётся вам в виде удобной и безопасной работы за верстаком.
