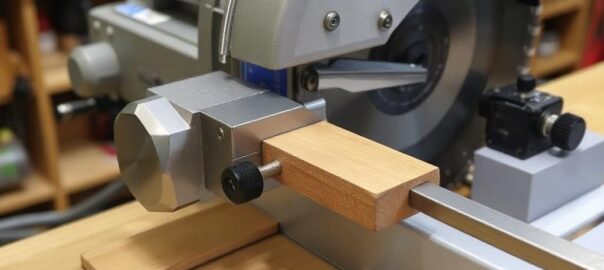

Параллельный и угловой упоры для пилы: изготовление и точность — как сделать и настроить надежные направляющие

SQLITE NOT INSTALLED

Упоры — простые на вид элементы, но они решают судьбу всего изделия. От того, насколько ровно и надежно зафиксирован заготовок, зависит точность распила и комфорт работы. В этой статье разберём, как самому изготовить параллельный и угловой упоры для пилы, какие материалы и приёмы дают стабильный результат и как проверять точность после сборки.

Зачем тратить время на самостоятельное изготовление упоров

Заводские направляющие не всегда удовлетворяют: либо слишком жесткие, либо не подходят по размеру, либо просто не дают нужной точности. Самодельный упор позволяет подстроить конструкцию под конкретный станок и конкретные задачи.

Кроме того, при самодельном изготовлении легко обеспечить ремонтопригодность и добавить полезные опции — микрорегулировки, Т-пазы, быстрые фиксаторы. Это выгодно и при работе с разными материалами, когда требования к упору меняются часто.

Краткий обзор типов упоров

Параллельный упор — это направляющая, параллельная пильному диску, обеспечивающая строгий продольный пропил. Его задача — сохранять неизменный отступ от диска на всей длине пилы.

Угловой упор (или поворотный упор) фиксирует заготовку под заданным углом для поперечных срезов и шаблонной резки. Он должен быть аккуратно настроен по углу и жёстко фиксироваться, чтобы исключить смещение при подаче.

Материалы и инструменты — что пригодится

Для упоров используют фанеру высокого качества, МДФ, алюминиевый профиль, твердую древесину и стальной уголок. Выбор зависит от требуемой жёсткости, веса и точности.

Инструменты: столярный или слесарный набор, торцовочная пила или циркулярка, сверлильный станок, метчик и болты с барашками, уровень или угольник, цифровой угломер или индикатор. Набор не экзотический, но требует аккуратности при измерениях.

Параллельный упор: конструкция и пошаговое изготовление

Конструкция проста: базовая планка, опорная рейка и система крепления к столу пилы. Важно, чтобы базовая планка была ровной и не имела прогиба по длине.

Рекомендуемые размеры: высота упора — чуть выше середины пильного диска, ширина — 40–80 мм в зависимости от обрабатываемых заготовок. Длина обычно равна половине или полной длине рабочего стола, чтобы поддерживать заготовку по всей длине.

Порядок изготовления: вырезать базовую планку, приклеить или прикрутить опорную рейку, установить крепежные элементы. Особое внимание уделите параллельности опорной рейки к лезвию пилы — это ключевой параметр.

Для точной подгонки применяйте три простых приёма: зеркальная разметка по правилу, проверка угольником при нескольких положениях и контроль тестовыми пропилами. Если есть возможность, примените индикатор для проверки отклонения вдоль всей длины упора.

Таблица: сравнение материалов для параллельных упоров

Материал	Плюсы	Минусы
Фанера	Дёшево, легко обрабатывать	Может деформироваться при влажности
МДФ	Ровная поверхность, стабильна в размерах	Тяжелее, боится влаги
Алюминий (экструзия)	Жёсткий, лёгкий, долговечный	Дороже, требует металлообработки
Твёрдая древесина	Эстетично, легко шлифовать	Может усыхать и менять размеры

Крепление и микрорегулировка параллельного упора

Классический способ — болтовое крепление с несколькими отверстиями, позволяющее переставлять упор по требованию. Эффективнее система с Т-пазом и бегунком: упор фиксируется винтом с барашком и плавно перемещается вдоль шины.

Для тонкой настройки устанавливают микрорегулировочные винты: они позволяют смещать упор на сотые доли миллиметра. Для мебельного производства такие регулировки критичны, для черновых распилов — излишни.

Угловой упор: варианты и изготовление

Простой угловой упор — это фанерная панель с прикреплённым регулируемым упором на конце. Более универсальный — поворотный блок на шкале с фиксацией по 45 и 90 градусов или с возможностью плавной установки угла.

При изготовлении делайте шкалу с четкими делениями и сверлят положение для фиксатора. Если нужна высокая точность, примените поворотный механизм на подшипниках и цифровой угломер для установки.

Совет: сделайте сменные упоры под популярные углы (15, 22.5, 30, 45 градусов). Это ускорит работу и устранит ошибку при частой смене позиции.

Как проверить точность упоров

Три простых теста дают полную картину: проверка угольником, пробный пропил и измерение индикатором. Начните с сухой подгонки — положите угольник между упором и диском и проверьте зазоры по всей длине.

Пробный пропил на длинной рейке выявит искривления: приложите рейку к упору и пропилите, затем измерьте щель между пиломатериалом и рейкой вдоль пропила. Любое изменение укажет на проблему с параллельностью.

Для точной проверки используйте индикатор с магнитной базой, перемещая его по краю упора при включенном или выключенном станке. Это позволит увидеть микросмещения в сотых миллиметра.

Типичные ошибки при проверке

• Проверка только в одном месте. Упор должен быть контролирован вдоль всей длины.
• Игнорирование износа пильного диска. Кривой диск даст ложные результаты.
• Отсутствие фиксации заготовки при тестовых распилах. Без фиксации боковой сдвиг может смазать картину.

Практические советы и реальные заметки

Из личного опыта: один из первых моих упоров был сделан из тонкой фанеры и казался ровным. При первых же длинных заготовках он прогибался под давлением, и точность улетела. С тех пор я предпочитаю либо усилять фанеру алюминиевой линейкой, либо делать многослойное основание.

Ещё один момент — крепления. Бывает, что упор настроен идеально, но со временем болты ослабевают и точность пропадает. Простой фиксатор с пружинной шайбой решает проблему и экономит время на перенастройку.

Насколько точными должны быть упоры

Для столярных работ достаточно 0.2–0.5 мм по длине и 0.2° по углу. Для плотницких и грубых распилов допускаются большие отклонения. Для точных мебельных соединений стремитесь к 0.05–0.1 мм и 0.05°.

Не гонитесь за идеалом, если инструмент и условия не позволяют: точность — это система из пилы, диска, упора и оператора. Улучшайте её по всем направлениям постепенно.

Финишная отделка и удобство использования

Шероховатая поверхность упора вызывает зажим и царапины. Простой приём — покрыть контактную зону тонким слоем воска или применить антифрикционную ленту. Это уменьшит трение и облегчит подачу заготовки.

Добавьте на упор ограничитель для коротких деталей и упоры-уголки для позиционирования. Маленькие, но продуманные детали делают работу комфортной и безопасной.

Короткий список для сборки упора

• база (фанера, МДФ или алюминиевый профиль);
• опорная рейка и усилитель;
• болты с барашками или Т-болты;
• микрорегулировочные винты при необходимости;
• угольник, цифровой угломер или индикатор для настройки.

Хорошо собранный упор экономит время и нервы, а результат работы становится стабильным. Сделайте упоры прочными, проверяйте их регулярно и не пренебрегайте простыми тестами — тогда качество распилов будет радовать долго.
