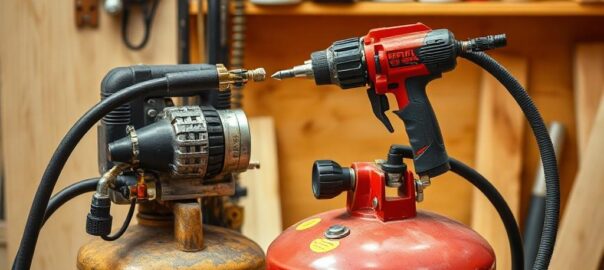

Пневматический инструмент в столярной мастерской: компрессор, шланги, фильтры. Практическое руководство
Содержание
SQLITE NOT INSTALLED
Переход на пневматику в столярной мастерской заметно повышает скорость работы и повышает качество финиша — от склейки до шлифовки и забивания отделочных гвоздей. Эта статья подробно расскажет, как выбрать компрессор, подобрать подходящие шланги и организовать фильтрацию воздуха так, чтобы инструмент служил долго и работал ровно.
Материал адресован тем, кто собирает свою систему с нуля, а также тем, кто хочет улучшить уже имеющуюся. Я избегаю громких общих фраз и делюсь конкретикой: цифрами, практическими схемами и простыми рекомендациями по обслуживанию.
Зачем пневматика в столярной мастерской
Пневматический инструмент часто легче по весу и проще в управлении, чем электрический аналог, поэтому он удобен при длительной работе. Наглядный пример — гвоздезабивной пистолет: с ним монтаж декоративных планок идёт ровно и быстро, без подбора силы удара.
Качество и стабильность зависят не только от самого инструмента, но и от подачи сжатого воздуха. Ошибки в подборе компрессора, тонких шлангов или отсутствия фильтров проявятся в виде просадок давления, коррозии и увеличенного износа.
Компрессор: какие параметры важны
Главные параметры компрессора — рабочее давление (бар), производительность (л/мин при заданном давлении) и объём ресивера (литры). Для столярной мастерской обычно ориентируются на давление около 6–8 бар; важнее правильно оценить суммарный расход воздуха всех одновременно работающих инструментов.
Производительность стоит считать как суммарную потребность, с запасом 20–30%. Небольшой компрессор с ресивером 24–50 л подойдёт для единичных пистолетов и аэрографов, но для одновременной работы шлифмашины и пневмопистолета уже нужна более мощная установка и резервный объём 100 л и выше.
Типы компрессоров и их применимость
Поршневые компрессоры — распространённый выбор в хобби и малой мастерской: просты, недороги и несложны в обслуживании. Для постоянной нагрузки лучше смотреть на модели с ременным приводом и увеличенным ресивером.
Винтовые компрессоры эффективнее при больших объёмах работы и длительной непрерывной работе, но дороже и требуют специализированного обслуживания. Нет смысла брать винтовой компрессор для редкой отделки мебели.
| Тип | Плюсы | Минусы | Когда выбирать |
|---|---|---|---|
| Поршневой (масляный) | Дешёвый, ремонтопригодный | Шумнее, требует обслуживания | Хобби-мастерские, малый бизнес |
| Поршневой (безмасляный) | Чистый воздух, меньше техобслуживания | Меньший ресурс при интенсивной работе | Периодическая работа, мобильные комплектующие |
| Винтовой | Эффективность при высокой нагрузке, тихий | Высокая цена, сложнее ремонт | Профессиональные мастерские с большим объёмом |
Шланги и соединения: материалы, сечение, длина
Шланг — не просто проводник воздуха, он влияет на падение давления и удобство работы. Основные материалы: полиуретановые (PU), резиновые и виниловые. Полиуретан легче и гибче, резиновые более долговечны при нагрузках и устойчивы к морозу.
Внутренний диаметр шланга критичнее внешнего: для большинства столярных инструментов подходят шланги 8 мм или 10 мм внутреннего диаметра. Чем больше диаметр, тем ниже потери на трение, но тем более громоздкой становится система.
Рекомендации по длине и соединениям
Короткие участки обеспечивают минимальные потери давления, поэтому основной магистраль делайте толще и короче, а гибкие рукава — короче и легкие. Для удобства используйте быстрые муфты и качественные фитинги с уплотнениями NBR или фторопластовыми вставками.
Следите за защитой от механических повреждений — шланг не должен лежать на острых кромках и попадать под ноги. Для мобильных работ возьмите витой (спиральный) шланг: он не путается и аккуратно втягивается, но имеет бОльшие потери при растяжении.
Фильтры, регуляторы и смазка: что поставить перед инструментом
Сжатый воздух содержит влагу, масляные пары и мелкие частицы — всё это вредно для инструмента и покрытий. Поэтому перед инструментом рекомендуется ставить модуль «фильтр-регулятор-смазыватель» (FRL). Такой блок очищает воздух, устанавливает нужное давление и, при необходимости, подаёт тонкую масляную взвесь.
Фильтр должен улавливать как механические примеси, так и конденсат. Для столярной мастерской чаще всего ставят коалесцентные фильтры с защитой от воды и автоматическим или ручным сливом конденсата. Регулятор давления позволяет точно настроить рабочие параметры под конкретный инструмент.
Нюансы смазки и требований к чистоте
Некоторые пневмоинструменты требуют подачи масла для смазки внутренних механизмов, другие категорически не переносят масляную среду (например, при покраске). В таких случаях применяют маслораспылитель с регулируемой подачей — его легко установить в модуль FRL и настраивать по инструкции производителя инструмента.
Если вы используете безмасляные компрессоры и ориентированы на чистые покрытия, отдельный коалесцентный фильтр с тонкой очисткой и адсорбентом поможет обеспечить нужный уровень чистоты воздуха. Не забывайте менять картриджи по регламенту.
Сборка системы и безопасность
Планирование начинается с оценки точек потребления: где и какие инструменты будут использоваться одновременно. На каждом участке удобно ставить запорный вентиль и регулятор давления, чтобы разные агрегаты не мешали друг другу.
Компрессор устанавливайте на ровной поверхности, с виброизолирующими опорами, в месте с хорошей вентиляцией. Шум и нагрев — естественные спутники компрессора, поэтому располагать его в непосредственной близости к рабочему месту стоит только если шумоизоляция и отвод тепла продуманы.
- Проверьте наличие клапана сброса давления на ресивере.
- Установите фильтры с удобным сливом конденсата и доступом для замены.
- Используйте краны с быстрым отключением каждого ответвления.
- Маркируйте линии и давление на регуляторах для удобства работы.
Примеры из практики
В своей мастерской я несколько лет работал с компактным компрессором на 50 л, и при одновременном запуске шлифмашины и гвоздезабивного пистолета чувствовалась просадка давления. Решение оказалось простым: увеличил ресивер до 100 л и провёл магистраль 10 мм — это устранило моменты «провала» и сократило износ инструмента.
Другой случай — забитый фильтр: он проявлялся в виде чёрных точек на лакированной поверхности. Замена коалесцентного картриджа и установка дополнительного тонкого фильтра вернули стабильность покраски. Эти мелочи стоят недорого, но экономят время и деньги при ремонте инструмента и повторной отделке.
Регламент обслуживания и частые ошибки
Регулярность обслуживания продлевает жизнь системы. Сливайте конденсат из ресивера ежедневно при интенсивной работе, проверяйте и меняйте фильтрующие элементы по графику, а также оценивайте состояние шлангов на предмет трещин и потертостей.
Типичные ошибки — недооценка потребления воздуха и экономия на фитингах. Качество соединений напрямую влияет на герметичность и безопасность; дешёвые муфты часто становятся причиной утечек и резких провалов давления.
Короткий чек-лист перед покупкой
Определите суммарный расход воздуха всех инструментов и добавьте запас 20–30% для пиковых нагрузок. Подберите компрессор по производительности при рабочем давлении, не по мощности мотора.
Выберите шланги с подходящим внутренним диаметром, проложите магистраль без лишних изгибов, и не экономьте на модуле фильтрации — он защищает и инструмент, и покрытие. Небольшие вложения вначале окупятся снижением поломок и брака.
Организовав систему правильно — подбор компрессора по расходу и резерву, шланги подходящего сечения и качественные фильтры — вы получите надёжную и тихо работающую пневматику, которая упростит многие операции в столярной мастерской. Внимание к деталям при выборе и регулярный уход сохранят инструменты и улучшат результат вашей работы.
