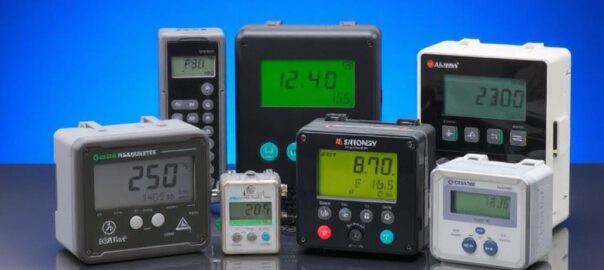

Приспособления для контроля частоты: частотомеры, датчики, сигнализация

SQLITE NOT INSTALLED

Контроль частоты — это не абстрактная инженерная игра, а повседневная задача в энергети­ке, промышленной автомати­зации и телекомах. В статье разбираем основные приборы и решения, которые позволяют точно измерять, отслеживать и реагировать на изменения частоты сигнала или вращения. Поговорим о том, как выбрать оборудование, как обрабатывать сигнал и как сделать систему оповещения надежной и понятной.

Зачем вообще следить за частотой

Частота показывает динамику процессов: обороты вала, колебания, сетевую стабильность. Небольшие отклонения в электрической сети могут указывать на дисбаланс, потерю синхронизации генераторов или перегрузку. В механике изменяющаяся частота вибраций сигнализирует о дефектах подшипников, ослабленных ремнях или резонансах.

Контроль дает не только оперативное обнаружение неисправностей, но и информацию для прогнозирования обслуживания. Правильно настроенная система позволяет перейти от реактивного ремонта к плановому, что экономит время и снижает финансовые потери.

Частотомеры: как они работают и где применяются

Частотомер это прибор для измерения числа повторений события в единицу времени. Простая реализация считает импульсы за фиксированный интервал времени, более продвинутые применяют роторно‑обратный подсчет для повышения разрешения на низких частотах. Есть и цифровые схемы, которые используют суперточные таймеры и алгоритмы коррекции джиттера.

Основные применения включают лабораторные измерения, калибровку генераторов, проверку синхронизации в телекоммуникационных линиях и мониторинг сетевой частоты в энергосистемах. В промышленности частотомер часто интегрируют в систему диагностики приводов, где измеряют частоту вращения валов и сравнивают с номиналом.

Важные характеристики: разрешение, погрешность, диапазон частот, входное сопротивление и защита входа. Для низких частот ключевое значение имеет метод измерения, а для высоких — качество осциллирующего входа и наличие предделителей. При выборе обращают внимание на интерфейсы для передачи данных и возможности логирования.

Практические советы по выбору частотомера

Если требуется высокая точность на низких частотах, ищите приборы с реверсивной или обратной техникой подсчета. Для высоких частот полезны частотомеры с предделителями и входами, выдерживающими высокие уровни напряжения. Наличие синхронизации по внешнему эталонному такту улучшит сопоставимость измерений между приборами.

Проверьте удобство использования: экран с графиком, механизмы фильтрации ложных импульсов, возможность подключения к ПК или контроллеру. Внешняя защита от перенапряжений и фильтрация помех продлят срок службы прибора в жесткой промышленной среде.

Датчики для измерения частоты: виды и особенности

Датчик это не всегда отдельный прибор, иногда это узел, преобразующий физическое явление в электрический импульс, удобный для подсчета. Для измерения частоты механики используются инкрементальные энкодеры, датчики Холла, оптические прерыватели и акселерометры. Для электрической сети применяют трансформаторы тока, датчики напряжения и цифровые преобразователи нуля пересечения.

Индуктивные и емкостные датчики удобны для бесконтактного контроля вращения, они просты и надежны. Оптические шлейфы дают высокое разрешение, но чувствительны к загрязнению. Акселерометры применяют когда нужно измерить частоту вибрации, а затем методом преобразования частоты спектра извлечь характерные режимы работы оборудования.

Интеграция и обработка сигналов

Сигнал с датчика обычно требует предварительной обработки: усиления, фильтрации и формирования логического фронта для частотомера. Неподготовленный сигнал приведет к ложным импульсам и неверным измерениям. Фильтры сглаживают помехи, а схемы шунтирования и ограничители защищают входы.

Для анализа частот применяется два подхода: подсчет импульсов во времени и спектральный анализ по БПФ. Подсчет точен и прост, необходим при реальном времени, спектральный анализ дает представление о гармониках и сложных сигналах. Часто встраивают микроконтроллер, который делает предварительный анализ и передает данные в систему визуализации.

Сигнализация: как правильно оповещать об отклонениях

Сигнализация должна быть понятной и минимизировать ложные тревоги. Простейшая схема — реле и лампы, срабатывающие при выходе частоты за заданный порог. Более сложные решения отправляют сообщения по сети, создают записи в журнале и формируют уведомления на смартфон или в SCADA.

Важно настроить пороги с учетом временных переходных процессов и задать гистерезис чтобы не получить серию мелькающих тревог. Для критичных объектов используют многоканальные сигналы, подтверждение по нескольким датчикам и эскалацию оповещений.

Сравнительная таблица: частотомеры, датчики и сигнализация

Класс устройства	Что измеряет	Типичный диапазон	Плюсы	Минусы
Частотомер	Электрические/импульсные сигналы	миллигерцы — десятки мегагерц	Точность, прямое измерение	Чувствителен к помехам
Датчик	Физические величины, конвертируемые в импульсы	Hz — kHz (вибрация), kHz — MHz (оптика)	Бесконтактность, адаптация под среду	Ограничения по среде и разрешению
Сигнализация	Событийные состояния	—	Мгновенная реакция, эскалация	Ложные тревоги при неправильной настройке

Критерии выбора и типичные сценарии применения

Выбирая систему, оцените задачу: нужна ли вам только регистрация частоты, детекция гармоник или предиктивный анализ. Определите условия: влажность, температура, помехи, вероятность механических ударов и необходимость автономной работы. Учтите требования к подключению: нужен ли локальный дисплей, сетевой интерфейс, интеграция в PLC или облако.

Типовые сценарии: мониторинг сетевой частоты в мини‑ГЭС, контроль оборотов двигателей на производстве, диагностика вибраций турбин, синхронизация базовых станций в телекомах. В каждом случае комбинация датчиков, частотомера и продуманной сигнализации решает свою задачу.

Практический опыт и рекомендации

В одном из проектов я настраивал систему для обнаружения износа подшипников на насосах. Частотомер фиксировал периодические побочные сигналы, а анализ спектра показал растущую гармонику. После замены подшипника аномалия исчезла, простой занял несколько часов, но система спасла от дорогостоящей поломки.

Еще один реальный кейс — мониторинг сетевой частоты на распределительном пункте. Я рекомендую сочетать локальные индикации с удаленными оповещениями, чтобы персонал на месте видел проблему сразу, а инженеры получали данные для анализа. Простая визуализация и логирование ускоряют принятие решений.

Калибровка, обслуживание и надежность

Калибровка обеспечивает соответствие заявленной точности. Частотомеры и датчики подвергают метрологической проверке по эталонам, особенно в ответственных применениях. Интервалы калибровки зависят от условий эксплуатации и требований регуляторов.

Для надежной работы продумайте защиту от пыли, влаги и электромагнитных помех, резервирование критичных каналов и регулярную проверку соединений. Логирование событий позволяет восстановить картину перед поломкой и понять причинно‑следственные связи.

Контроль частоты — это комбинация правильных приборов, продуманной обработки сигнала и логики оповещения. Выбор зависит от задачи, но в любом случае важны точность, устойчивость к помехам и удобство интеграции в существующие системы. Такие решения помогают не ждать поломки, а управлять состоянием оборудования системно и прозрачно.
