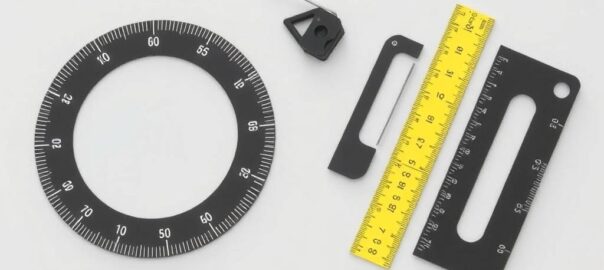

Приспособления для контроля длины: линейки, шаблоны, ограничители в работе мастера

SQLITE NOT INSTALLED

Контроль длины — вещь, от которой зависит аккуратность изделия и скорость работы. В этой статье разберём основные инструменты, которые делают измерения надёжными: от привычной стальной линейки до индивидуальных шаблонов и съёмных ограничителей. Пошагово покажу, как выбирать приспособления под задачу, и приведу примеры из собственного опыта.

Почему контроль длины важен

Точность измерения определяет комплектуемость деталей, их взаимозаменяемость и внешний вид изделия. Даже небольшой промах в размерении приводит к доработкам, потере времени и материалов.

Кроме того, хорошая система контроля длины повышает скорость повторяемых операций и снижает психологическую нагрузку на мастера: когда инструмент компактно решает задачу, меньше приходится думать о каждодневных проверках.

Классические линейки: простота и надёжность

Линейки остаются базовым инструментом во многих мастерских. Они бывают стальными, алюминиевыми и пластиковыми; выбор зависит от предполагаемой нагрузки и требуемой точности. Сталь лучше при ежедневной жёсткой эксплуатации, алюминий легче и не ржавеет, пластик удобен для быстрых шаблонных проверок.

При выборе обращайте внимание на деления и фрезеровку шкалы: лазерная гравировка изнашивается медленнее, чем крашенная шкала. Для точных измерений стоит предпочесть стальную линейку с минимальными погрешностями и хорошо читаемыми отметками.

Типичные операции с линейками

Линейки используют для прямых измерений, проверки параллельности, разметки и контроля линейной посадки деталей. Простая операция «приложи — отметь» во многих случаях экономит время, особенно когда нет необходимости в цифровых приборах.

Я часто работаю с 300-мм и 500-мм металлическими линейками. Для крупного металлообработочного узла беру длинную рейку, а для тонкой столярной доводки — короткую, но твёрдую стальную планку. Это сочетание даёт быстрый и предсказуемый результат.

Шаблоны: скорость при повторяемости

Шаблоны незаменимы, когда нужно повторять одну и ту же операцию десятки и сотни раз. Их делают из фанеры, АБС-пластика, металла или композитов, выбирая материал под нагрузку и срок службы.

Шаблон фиксирует контур, глубину или угол реза — достаточно приложить его к заготовке и перенести линию или выполнить операцию фрезером, пилой или шлифовальной машиной. Это экономит время и уменьшает погрешности, характерные для свободной разметки.

Как конструировать шаблон

При проектировании шаблона важно предусмотреть опорные площадки и положение кромок. Опора должна быть стабильной, иначе шаблон «пустит» раскрой. Хорошая практика — сделать несколько контрольных отверстий или вырезов для центровки на заготовке.

Мне доводилось изготавливать шаблон для повторяющихся деталей мебели: я закрепил два направляющих выступа и добавил паз для подключения упора на фрезере. Это сократило время на каждую деталь и уменьшило количество брака.

Ограничители и упоры: точность позиционирования

Ограничители применяют как в ручных операциях, так и на станках. Ограничитель — это устройство, которое устанавливает границу перемещения детали или инструмента, обеспечивая одинаковый размер каждого изделия.

Они бывают фиксированными и регулируемыми. Фиксированные подходят для массовых операций, когда размеры неизменны. Регулируемые позволяют быстро перенастроить процесс под новую деталь без сложной переналадки.

Примеры ограничителей

В столярке это простые упоры на ленточной пиле или составные стоп-блоки на циркулярке. В металлообработке — съёмные упоры с микрометрической регулировкой. В швейном деле — ограничители для длины потока ткани на раскройном столе.

Одно из моих рабочих решений — установить на настольную пилу выдвижной ограничитель с метрической шкалой и фиксацией через эксцентрик. Это позволило получать одинаковые заготовки без постоянной подгонки линейкой.

Как выбрать между линейкой, шаблоном и ограничителем

Выбор зависит от трёх параметров: требуемой точности, объёма повторов и характера операции. Для единичных сложных замеров линейка или цифровой штанген пригодятся лучше всего. Для серийного производства шаблоны и ограничители значительно ускоряют процесс.

Если задача комбинированная, разумно использовать комплекс: линейка для первичного контроля, шаблон для быстрого обвода и ограничитель для позиционирования на станке. Такой подход минимизирует человеческие ошибки и повышает производительность.

Таблица сравнения

Инструмент	Сильные стороны	Ограничения
Линейка	Простота, доступность, подходит для точных измерений	Медленнее при серийной работе, требует концентрации
Шаблон	Быстрое повторение, неизменность размеров	Требует времени на изготовление, ограничивает гибкость
Ограничитель	Точное позиционирование, удобство на станках	Необходима настройка, иногда дорогостоящее решение

Точность и калибровка

Даже самый продуманный шаблон или ограничитель требует проверки перед серией. Небольшая погрешность при установке превратится в системную ошибку на десятках деталей. Регулярная калибровка и проверка по эталонной линейке — обязательны.

Используйте контрольно-измерительные инструменты с известной точностью, проверяйте шкалу под приборами, и не забывайте о температурном факторе: металл расширяется, пластик деформируется в зависимости от условий работы.

Уход и хранение

Чтобы инструменты дольше сохраняли точность, держите их в сухом месте, очищайте от стружки и смазки. Металлические линейки защищайте от ржавчины, пластиковые — от деформации под тяжестью.

Если шаблон завтра потребуется снова, пометьте его номер и параметры, храните в ящике или повесьте на стену. Это экономит время и снижает вероятность ошибок при выборе инструмента для конкретной операции.

Примеры применения в разных областях

В столярке шаблоны на фрезере создают повторяющиеся фасады и профили, ограничители на торцовочных пилах гарантируют одинаковую длину заготовок. В металлообработке упоры дают стабильную позицию при шлифовке и сверлении.

В текстильной промышленности ограничители и шаблоны помогают быстро нарезать материал под одинаковые элементы, а в электронике линейки и шаблоны используются при сборке корпусов и монтажных плат для контроля посадочных размеров.

Практические советы от мастера

Всегда делайте пробную серию из трёх-пяти деталей и измеряйте результаты. Маленькая корректировка до начала основной партии экономит время. Не пренебрегайте временной фиксацией шаблона — лучше один раз закрепить надёжно, чем потом переделывать.

Если есть возможность, сделайте шаблон из материала, близкого по поведению к заготовке: такая совместимость уменьшит погрешности при обработке и облегчит контроль качества в конце цикла.

Краткий план внедрения системы контроля длины

• Оцените объём и требуемую точность операции.
• Выберите базовый инструмент: линейка для одиночных замеров, шаблон для повторов, ограничитель для станочных операций.
• Изготовьте и протестируйте прототип, проведите калибровку.
• Разработайте процедуру хранения и проверки инструментов.

Контроль длины — не только про инструменты, но и про организацию процесса. Продуманная связка линейки, шаблона и упора способна превратить трудоёмкую операцию в рутинную и предсказуемую. Применяйте эти принципы и инструментарием управляйте так же внимательно, как и материалом, с которым работаете. Тогда детали будут совпадать, сроки соблюдаться, а расходы на переделки снизятся.
