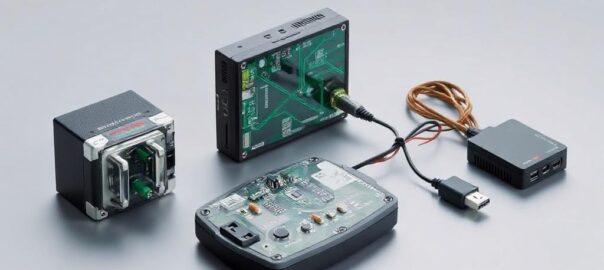

Приспособления для контроля ЭМИ: экраны, датчики, протоколы — что работает на практике

SQLITE NOT INSTALLED

Электромагнитные импульсы и поля окружили нас повсюду — от силовых трансформаторов до смартфонов. Этот текст собрал практические сведения о том, какие устройства и подходы применяют для оценки и снижения воздействия ЭМИ, как выбирать экраны, какие датчики нужны и какие протоколы измерений соблюдают специалисты.

Коротко о том, что измеряют и почему это важно

Электромагнитные поля различаются по частоте и характеру. Низкочастотные поля от линий электропередач и трансформаторов отличаются от радиочастотных, которые создают передатчики, Wi-Fi и мобильные устройства.

Разные задачи требуют разного подхода. Для оценки безопасности и соответствия нормативам важна точность и корректное следование методике измерений. Для локальной защиты зачастую достаточно локальных экранов и фильтров.

Экраны и материалы для защиты: подбор по спектру

Экранирование — не универсальный рецепт. Для радиочастот эффективны проводящие покрытия и замкнутые экраны, а для низкочастотного магнитного поля часто применяют специальные ферромагнитные материалы.

Варианты, которые чаще всего используются на практике, включают фольгу и сетки из меди или алюминия, экранирующие краски, ткани с проводящим слоем и материалы на основе высокопроницаемых сплавов типа mu-metal для магнитных полей.

Важно помнить о целостности экрана. Маленький зазор или незакрытый стык снижают эффективность в разы. При работе с окнами и дверями внимание уделяют уплотнениям и правильному заземлению экрана.

Плюсы и минусы популярных материалов

Каждый материал имеет свои ограничения: металлическая сетка пропускает низкие частоты, mu-metal отлично гасит переменные магнитные поля, но дорого и требует аккуратной установки. Экранирующие краски удобны для больших поверхностей, но их нанесение и заземление критичны для результата.

Материал	Эффект на RF	Эффект на LF магнитные поля	Комментарии
Медь/алюминий (фольга, сетка)	Хорошо	Плохо	Дёшево, просто монтировать. Требуется замкнутая проводящая поверхность
Экранирующие краски	Средне	Плохо	Подходят для стен; важна многослойность и заземление
Ткани с проводящим слоем	Хорошо	Плохо	Удобны для штор и палаток; не заменяют жесткий экран
Mu-metal и ферриты	Плохо	Отлично	Специализированные применения, высокая стоимость и требовательность к обработке

Датчики и измерительные приборы: какой инструмент выбрать

Выбор датчика зависит от задачи. Для общей проверки достаточно широкополосного измерителя поля, для детального анализа — спектроанализатора и наборов зондов для разных частот и поляризаций.

Часто используют такие типы приборов: полеизмерители широкого диапазона, гауссметры для магнитного поля низкой частоты, векторные анализаторы и RF-пробники для высоких частот. Важна калибровка и понимание ограничения прибора, например, чувствительности и полосы пропускания.

Основные характеристики, на которые стоит смотреть

• Диапазон частот — чтобы покрыть и низкие, и высокие компоненты поля.
• Тип зонда — электрическое или магнитное поле; некоторые приборы совмещают оба режима.
• Порог чувствительности и динамический диапазон — важны при измерениях рядом с мощными источниками.
• Возможность логирования и экспорта данных — критично для составления отчётов и сравнительных замеров.

Протоколы измерений и нормативы: что соблюдают специалисты

Протоколы измерений описывают где, когда и как измерять поле: точки измерения, высоты, время усреднения, методику калибровки. Это обеспечивает повторяемость и сопоставимость результатов.

На международном уровне ориентируются на рекомендации профессиональных организаций и надзорных органов. В реальной практике инженеры комбинируют общие рекомендации и национальные стандарты, чтобы получить корректную картину воздействия.

Типичный порядок работ при обследовании

• Определение цели — соответствие нормативам, поиск источника или проверка эффективности экранов.
• Выбор оборудования с подходящими характеристиками и проведение калибровки.
• План измерений — разметка сетки точек, указание высот и времени наблюдения.
• Регистрация условий — наличие включённых устройств, погодные факторы, присутствие людей.
• Анализ данных и оформление отчёта с графиками, таблицами и рекомендациями.

Практика применения: как сочетать датчики и экраны

Наиболее эффективный подход — сначала измерить поле без вмешательств, затем установить временные экраны и повторить замеры. Это позволяет оценить реальную эффективность материала или конструкции в конкретных условиях.

При установке стационарного экрана следует предусмотреть периодический контроль, так как изменения в сети или появление новых источников могут снизить защитный эффект. Иногда проще изменить расположение источника, чем строить сложный экран.

Примеры из жизни автора

В одном из проектов мне приходилось измерять влияние Wi-Fi роутеров в офисе. Широкополосный измеритель показал локальные пики возле рабочих столов. Простой перенос роутеров и изменение угла антенн снизили уровни в зонах присутствия людей без дополнительных экранов.

В другом случае в мастерской рядом с трансформатором высоким уровнем магнитного поля было критично защитить чуткое оборудование. Применение ферритовых панелей и грамотная развязка питающих кабелей помогли снизить помехи. Эти решения всегда зависят от места и задач, универсальных рецептов почти нет.

Мониторинг и автоматизация: датчики в сети

Современные системы мониторинга объединяют датчики в сеть с постоянной записью и оповещением при превышениях. Это удобно для крупных объектов, где ручные замеры экономически неэффективны.

Важно выбирать датчики с понятным интерфейсом и возможностью интеграции в существующую систему управления зданием. Логирование позволяет заметить временные всплески, связанные с включением крупного оборудования.

Короткий список оборудования для сетевого мониторинга

• Сетевые RF-датчики с web-интерфейсом.
• Гауссметры с функцией передачи данных по MODBUS или Ethernet.
• Промежуточные серверы для хранения и визуализации показаний.

Ошибки и ловушки, которые стоит избегать

Одна из частых ошибок — использование неподходящего зонда. Измерения электрического поля не дают информации о магнитной компоненте и наоборот. Еще одна распространенная проблема — попытка экранировать магнитное поле с помощью обычной металлической фольги.

Также люди иногда полагаются на одноразовый замер. ЭМИ меняется со временем, поэтому важно делать замеры в разные периоды и в разные режимы работы оборудования.

Краткие практические рекомендации

Перед покупкой датчика чётко сформулируйте задачу — контроль RF, LF или обоих диапазонов. Для экранирования сначала протестируйте временные решения, чтобы понять, нужна ли капитальная защита. Всегда документируйте исходные режимы и повторяйте измерения после установки защит.

Если требуется соответствие нормам, лучше привлекать специалистов с калиброванным оборудованием и опытом составления протоколов. Это сэкономит время и снизит риск некорректных выводов.

Контроль ЭМИ — сочетание точных измерений, правильных материалов и соблюдения протоколов. Сбалансированный подход позволяет решить как бытовые, так и профессиональные задачи без лишних затрат и с прогнозируемым результатом.
