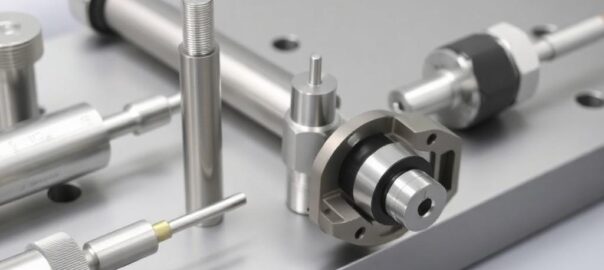

Приспособления для контроля концентричности: оправки, индикаторы, допуски — как выбирать и применять

SQLITE NOT INSTALLED

Контроль концентричности деталей часто воспринимают как рутинную операцию, но на практике от неё зависит работа всего узла и долговечность изделия. В этой статье я расскажу о назначении оправок и индикаторов, разберу типичные допуски и покажу рабочие приёмы, которые проверены в цехе и на монтаже.

Что такое концентричность и где она важна

Под концентричностью обычно понимают соосность центров разных поверхностей детали — например, внутреннего и наружного диаметров или нескольких ступеней вала. Ошибки в этой характеристике приводят к вибрациям, ускоренному износу подшипников и проблемам при сборке.

Важно отличать понятия: концентричность, биение и соосность не всегда тождественны. Концентричность оценивают относительно базовой оси, а биение показывает отклонение при вращении. Для правильного контроля нужно выбрать метод измерения, соответствующий задаче и форме детали.

Оправки: виды и принципы применения

Оправка — это инструмент для центрирования и фиксации детали при измерениях или обработке. Существуют конусные, цилиндрические, разжимные и специальные оправки для тонкостенных изделий. Выбор зависит от геометрии, допусков и требуемой жёсткости зажима.

Коническая оправка удобна для быстрого центрирования в отверстиях, она обеспечивает самоустанавливающееся положение за счёт натяга. Цилиндрические оправки лучше подходят для длинных цилиндрических деталей, где важно иметь опору на большую площадь.

Оправки с натягом и разжимные системы

Оправки с натягом дают высокую жёсткость, но могут деформировать тонкостенные детали при чрезмерном усилии зажима. Разжимные оправки (с эластичной втулкой или механическим расширением) минимизируют искажения, позволяя равномерно распределить контактное давление.

В реальной практике я часто применяю разжимные оправки при контроле втулок и тонкостенных колец — это снижает риск ложных результатов из-за посадки. При этом важно контролировать радиальное и осевое перемещение детали на оправке.

Специальные оправки и приспособления

Для сложных форм выпускают составные оправки: с переходными кольцами, сменными вставками и центровочными пальцами. Они удобны при мелкосерийном производстве, где требуется точное повторение соосности при смене детали.

Также используют оправки с опорой на два или три центра — классические центры в токарном станке или V-образные упоры для деталей с наружной цилиндрической поверхностью. Такой подход позволяет контролировать не только посадку, но и конусность поверхности.

Индикаторы и приборы для измерения концентричности

Для измерения концентричности применяют часовые индикаторы, электронные(цифровые) индикаторы, координатно-измерительные машины (КИМ) и оптические системы. Каждый прибор имеет свои преимущества: индикатор прост и быстр, КИМ точен и универсален.

Часовые индикаторы удобны в цеху: их просто закрепить на стойке и проводить обход по окружности. Цифровые индикаторы дают числовой результат и упрощают запись данных, особенно при серийном контроле.

Практика использования индикаторов

При установке индикатора важно обеспечить стабильную опору и минимальный люфт между оправкой и деталью. Небольшое смещение базы стойки приведёт к систематической погрешности, поэтому проверяйте базовые поверхности перед измерением.

Я рекомендую прогонять измерение в двух взаимно перпендикулярных плоскостях: это помогает отличить настоящую несоосность от локального дефекта поверхности. Также полезно фиксировать направление наибольшего отклонения — это подскажет, где корректировать зажим или обработку.

Допуски: как задавать и интерпретировать

Допуски на концентричность часто указывают в чертежах как соосность или как радиальное биение. Важно корректно формулировать базу: относительно чего измеряется отклонение. Неправильно выбранная база делает даже самый точный прибор бесполезным.

При задании допуска учитывайте технологию изготовления, материал и назначение детали. Строгие допуски увеличивают стоимость и время обработки, поэтому баланс между качеством и себестоимостью критичен.

Примерные рекомендации по допускам

Ниже приведены ориентировочные диапазоны допусков, которые часто встречаются в практике. Это не стандарты, а практические подсказки для выбора метода контроля и оправки.

Класс детали	Диапазон допусков на концентричность	Рекомендуемый метод контроля
Общего назначения	0,05–0,2 мм	Часовой индикатор, оправка цилиндрическая
Точность средняя	0,02–0,05 мм	Цифровой индикатор, разжимная оправка
Прецизионные узлы	0,005–0,02 мм	КИМ или оптическая центровка

Типичные ошибки и как их избежать

Частая ошибка — уверенность в идеальности оправки. Оправка сама по себе может иметь отклонения, а грязь или стружка на контактных поверхностях даёт ложные показания. Перед измерением очищайте и осматривайте все элементы.

Другая проблема — чрезмерный зажим. При сильном натяге тонкостенные детали деформируются, и индикатор покажет не реальную концентричность, а следы деформации. Регулируйте усилие и используйте эластичные вставки, когда это необходимо.

Пошаговый чек-лист перед измерением

• Очистить контакты и оправку от загрязнений.
• Проверить состояние индикатора и его нулевую установку.
• Установить деталь и дать ей отстояться при комнатной температуре, если был нагрев.
• Проверить показания в нескольких плоскостях и зафиксировать максимальное отклонение.

Как выбирать сочетание оправки и индикатора для конкретной задачи

Если деталь массивная и жёсткая, лучше использовать жёсткую цилиндрическую оправку и механический индикатор. Для тонкостенных или прецизионных деталей предпочтительны разжимные оправки с электронным индикатором или КИМ.

При выборе учитывайте также серийность: для большой партии оправка со сменными вставками окупит себя, а для единичного образца проще применить универсальную разжимную оправку и цифровой индикатор.

Мой опыт и практические приёмы из цеха

В одном из проектов нам требовалось привести коды соосности вала и корпуса до 0,01 мм. После нескольких неудачных измерений оказалось, что причина — локальное посадочное усилие в корпусе. Решение было простым: изготовили мягкую вставку и провели серию измерений с минимальным усилием зажима.

Также я часто использую метод «предварительной обкатки»: после установки детали проворачиваю её вручную несколько оборотов и повторяю измерения. Это помогает снять неустойчивые показания и убедиться, что посадка устойчива.

Краткий свод правил для эффективного контроля

Проверяйте базовые поверхности, выбирайте оправку по конструкции детали и не экономьте на фиксации индикатора. Комбинация подходящей оправки и корректно выбранного прибора часто важнее, чем стремление к сверхточности за счёт одной только измерительной аппаратуры.

Если в цехе требуется повторяемость и скорость — стандартизируйте процедуру: фиксированное усилие зажима, повторяемая последовательность измерений и запись результатов. Это уменьшит разброс и облегчит поиск систематических погрешностей.

Контроль концентричности — не магия, а набор последовательных действий: понимать задачу, правильно выбрать оправку и измеритель, соблюдать технологию и учитывать человеческий фактор. Тогда результаты будут устойчивыми, а производство — экономичным.
