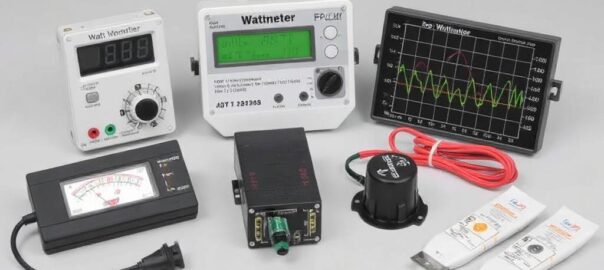

Приспособления для контроля мощности: ваттметры, датчики, графики — что и как измерять

SQLITE NOT INSTALLED

Контроль мощности в доме, на производстве или в лаборатории уже давно перестал быть прерогативой энергетиков. Сейчас это инструмент экономии, надежности и анализа, который помогает понять, где уходят киловатты и какие устройства приводят к проблемам.

В этой статье я разберу, какие приборы и сенсоры применяются, как строятся графики и что важно учитывать при выборе и подключении систем измерения. Текст ориентирован на тех, кто хочет не просто купить прибор, а получить работоспособное решение.

Основы: какие величины измеряют и зачем

Слово «мощность» кажется однозначным, но на практике различают активную, реактивную и кажущуюся мощность. Активная мощность измеряется в ваттах и показывает реальную потребляемую энергию, тогда как реактивная полезна для понимания характеристик нагрузки и работы трансформаторов.

Дополнительные параметры — ток, напряжение, коэффициент мощности, гармоники и энергия (кВт·ч) — дают контекст: одну и ту же мощность можно получить при очень разном профиле тока и искажениях. Для ответственного контроля нужна не одна цифра, а набор метрик.

Типы ваттметров и как они работают

По большому счету ваттметры бывают двух классов: простые приборы для постоянного контроля и сложные анализаторы для детального разбора сигнала. Простые модели измеряют среднюю активную мощность по комбинации тока и напряжения, сложные — дают спектр гармоник и профиль по времени.

Технически в основе измерений лежит умножение мгновенных значений напряжения и тока с последующей фильтрацией. Для точных результатов приборы должны измерять true RMS и синхронизировать каналы по фазе.

Точность и классы приборов

Точность ваттметров определяется классом (например, 0.2, 0.5, 1.0) и зависит от диапазона токов, частоты и гармоник. Для коммерческих расчётов требуют устройства с высокой точностью; для мониторинга энергопотребления на даче подойдёт более простой вариант.

Производители обычно указывают погрешность для активной и реактивной мощности отдельно — это важно учитывать, если в сети много нелинейных нагрузок и коммутационного шума.

Датчики тока и напряжения: выбор и особенности

Самый распространённый вариант измерения тока — трансформаторы тока (CT), в том числе токовые клещи и фиксированные трансформаторы. Для больших токов удобны трансформаторы Rogowski, они легче и дают безопасный сигнал без гальванической связи.

Для измерения напряжения применяют делители, потенциометры и трансформаторы напряжения. В ощущаемых бытовых системах чаще используются резистивные делители или специализированные модули с гальванической развязкой для безопасности.

Какой датчик выбрать для конкретной задачи

Если задача — просто счёт потребления, подойдут клещи на переменный ток и базовый счётчик. Для анализа качества питания выбирайте трансформаторы с широкополосной характеристикой и анализаторы, поддерживающие дискретизацию в килогерцах.

При выборе учитывайте диапазон токов, необходимость гальванической развязки, частоту измерений и условия установки — влажность, температура и электромагнитные помехи влияют на стабильность показаний.

Сбор данных и построение графиков

Сырые измерения сами по себе малоинформативны — важна визуализация и агрегирование. Графики по времени показывают пиковые нагрузки, циклические поведения и аномалии, которые трудно заметить по единичным значениям.

Частые типы графиков — временные ряды, гистограммы распределения и спектры гармоник. В промышленных системах также используют тепловые карты загрузки по ферме оборудования и корреляционные матрицы для поиска взаимосвязей между потреблением и процессами.

Платформы и форматы данных

Данные можно собирать локально на SD-картах, передавать по Modbus, MQTT или REST API в облако. Выбор зависит от инфраструктуры: для небольших систем достаточно локального логгера с экспортом CSV, для фабрик удобнее потоковые протоколы и визуализация в Grafana.

Важно продумывать частоту сэмплирования. Для отслеживания транзиентов нужны сотни и тысячи сэмплов в секунду, а для учёта энергии достаточно одного значения в минуту. Неправильная частота приводит к потере важных деталей или избыточным данным.

Примеры графиков и что они показывают

Временной график активной мощности помогает быстро увидеть рабочие циклы оборудования: включение, стабилизация, отказ. Гистограмма распределения мощности показывает, как долго система находится в каждом диапазоне нагрузки.

Спектральный анализ по гармоникам выявляет искажения, которые увеличивают нагрев трансформаторов и ухудшают КПД. Наблюдая за соотношением гармоник можно планировать установку фильтров или корректирующих устройств.

Практические советы по установке и эксплуатации

При установке токовых трансформаторов ориентируйте фазу правильно — перепутанная полярность приводит к неверным показаниям мощности и отрицательным значениям при расчётах. Для безопасности используйте выключатели и гальваническую развязку.

Регулярная калибровка и проверка нулевого смещения минимизируют накопленные ошибки. В промышленных условиях полезно ставить контрольные точки — простые ваттчасы для перекрёстной проверки данных логгера.

Типичные ошибки и как их избежать

Одна из частых ошибок — экономия на датчиках и попытка решить сложные задачи простым измерителем. Это приводит к неточным выводам и необоснованным вложениям в модернизацию оборудования.

Ещё одна распространённая проблема — плохая коммутация и заземление, из-за чего появляются помехи. В таких случаях помогают экранирование кабелей, развязка источников питания и проверка схемы заземления.

Короткий чек-лист перед покупкой

• Определите диапазон токов и напряжений.
• Решите, нужна ли измерение гармоник и высокочастотных транзиентов.
• Выберите интерфейс передачи данных: Modbus, MQTT, Ethernet, Bluetooth.
• Проверьте требования по безопасности и условия эксплуатации.

Небольшая таблица сравнения типов датчиков

Тип	Преимущества	Недостатки
Трансформатор тока (CT)	Надёжность, простота установки, хорошие характеристики для низких частот	Масса и габариты, необходимость замыкания вторичной цепи
Клещи (токоизмерительные)	Мобильность, безопасность при измерениях в работе	Ограниченная точность на низких токах
Rogowski	Лёгкость, широкий диапазон, линейность	Требует активной электроники и калибровки
Шунт	Простота, точность в постоянном токе	Потери и нагрев, гальваническая связь

Личный опыт: как одна система спасла оборудование

Один из моих проектов — мониторинг энергоупотребления небольшого цеха. Установили несколько трансформаторов тока и сетевой анализатор с передачей данных в Grafana. Через неделю графики показали короткие, но регулярные пики, совпадающие с запуском одного станка.

Разбор показал дефект пускового конденсатора, который вызывал броски тока и перегрев двигателя. После замены проблема ушла, а графики стали плавными — экономия электроэнергии и снижение износа оборудования оправдали вложения в систему мониторинга.

Как выбрать систему под свой бюджет

Начните с целей: учёт, предупреждение поломок или анализ качества питания. Для учёта в доме хватит недорогого счётчика со связью, для анализа выбирайте модули с поддержкой частотного анализа и возможностью экспорта данных.

Инвестируйте в программное обеспечение не меньше, чем в датчики. Удобный интерфейс и возможность построения кастомных графиков часто приносят большую пользу, чем улучшение точности на треть процента.

Интеграция и будущее: IoT и автоматизация

Интеграция измерений с системами управления позволяет не только наблюдать, но и действовать: отключать неиспользуемые нагрузки, сглаживать пики и оптимизировать графики работы. Это экономит электроэнергию и продлевает жизнь оборудования.

Развитие беспроводных протоколов, дешёвых сенсоров и аналитики на основе машинного обучения делает контроль мощности доступным даже небольшим предприятиям. Главное — правильно связать данные с задачей и не терять смысл за избыточной информацией.

Контроль мощности — это не про цифры ради цифр. Это про понимание поведения сети и устройств, про профилактику проблем и оптимизацию затрат. Подходите к выбору приборов осознанно: учитывайте требования к точности, условия эксплуатации и способы визуализации данных, и тогда инвестиции окупятся быстрее, чем кажется.
