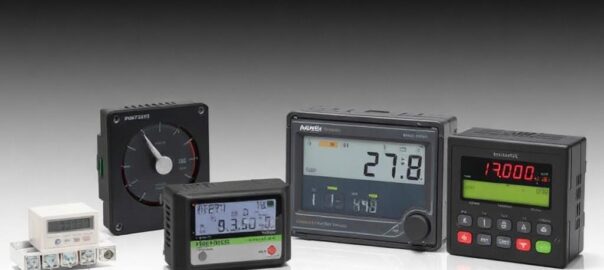

Приспособления для контроля напряжения: вольтметры, индикаторы, сигнализация — как выбрать и правильно применить

SQLITE NOT INSTALLED

Контроль напряжения в электросети — не прихоть, а необходимая мера для защиты оборудования и безопасности. В этой статье разберём, какие приборы помогают следить за напряжением, как они работают и где каждая категория наиболее уместна. Я расскажу о практических решениях, типичных ошибках при выборе и тонкостях настройки, опираясь на реальный опыт работы с бытовыми и промышленными системами.

Зачем нужен постоянный контроль напряжения

Колебания сетевого напряжения вызывают ускоренный износ электродвигателей, отказ электроники и некорректную работу бытовых приборов. Непредвиденные просадки или выбросы могут привести к дорогостоящему ремонту или полной замене техники.

Кроме материального ущерба, существуют риски для безопасности: перегрев проводки, искрение контактов и возгорание при длительных перегрузках. Контроль напряжения даёт возможность обнаружить проблему на ранней стадии и предпринять защитные меры.

Вольтметры: что важно знать

Вольтметр — базовый прибор для измерения напряжения. Он показывает мгновенное значение и помогает оценить стабильность сети в определённый момент времени.

При выборе стоит обратить внимание на точность, диапазон измерения и интерфейс. Для распределительных щитов обычно выбирают панельные цифровые вольтметры с индикацией вольт и возможностью считывания с нескольких фаз.

Аналоговые и цифровые вольтметры

Аналоговый вольтметр даёт наглядное представление о тенденции изменения напряжения благодаря стрелке; он прост и надёжен при правильной калибровке. Однако точность у таких приборов ниже, чем у цифровых, и их сложнее интегрировать в автоматизированные системы.

Цифровые вольтметры предлагают большую точность, дополнительные функции — усреднение, сохранение пиков и интерфейсы связи. Они удобны для мониторинга в реальном времени и регистрации событий.

Панельные приборы и переносные тестеры

Панельные вольтметры устанавливают в щитах для постоянного наблюдения. Они компактны, часто снабжены светодиодной подсветкой и защитой от перегрузок. Переносные мультиметры и тестеры пригодны для оперативной диагностики на линии и при поочерёдной проверке оборудования.

Если нужно следить за тремя фазами, выбирайте устройства с трёхфазной индикацией или набором отдельных модулей с синхронизированной регистрацией.

Индикаторы: простота и скорость реакции

Индикаторы уровня напряжения не дают численного значения, но мгновенно сообщают о норме или отклонении. Они удобны в панелях управления, где важна визуальная информация для оператора.

Светодиодные индикаторы, рейковые бар-графы и ламповые панельные индикаторы используются в самых разных условиях. Их задача — обеспечить понятную и быструю визуализацию состояния сети.

Типы индикаторов и области применения

LED-бар-графы показывают распределение напряжения по шкале и позволяют оценить тренд за секунды. Это удобно в лабораториях и на рабочих местах, где требуется постоянный контроль. Простейшие световые индикаторы устанавливают на щитах распределения для контроля наличия фазы и исправности автоматов.

В промышленных системах применяют индикацию с дополнительными модулями тревоги, которые при выходе за пределы включают реле и подают внешний сигнал.

Системы сигнализации при отклонениях напряжения

Сигнализация — следующий шаг после измерения и индикации. Она активируется при достижении заданных порогов и может работать локально или отправлять уведомления удалённо. Типовой функционал включает звуковое оповещение, сирены, пуск защитных реле и SMS/GSM-оповещения.

При построении системы сигнализации важно правильно задать уставки, учитывать допустимые флуктуации и задать задержки, чтобы избежать ложных срабатываний. Надёжная логика предотвращает неоправданные отключения оборудования.

Реле контроля напряжения и интеллектуальные мониторы

Реле контроля напряжения — простое и эффективное решение. Они измеряют минимальное и максимальное напряжение, проверяют время удержания и размыкают цепь при нарушении границ. Такие устройства часто используются для защиты холодильников, насосов и компрессоров.

Интеллектуальные мониторы предлагают расширенные функции: логирование по времени, интеграцию с SCADA, удалённый доступ и настройку через приложение. Они подходят для объектов с удалённым управлением и для критически важной техники.

Практические советы по настройке и установке

При настройке порогов ориентируйтесь на технические характеристики подключённого оборудования и специфику сети. Для бытовой техники допустимы небольшие отклонения, тогда как для приводов и частотных преобразователей требования строже.

Учитывайте инерционность: короткие падения напряжения бывают при включении мощной нагрузки и не всегда требуют отключения. В таких случаях задают временную задержку срабатывания в миллисекундах и секундах.

• Выбирайте диапазон измерения с запасом — это увеличит срок службы прибора.
• Добавляйте фильтрацию и экранование для защиты от помех в промышленных условиях.
• Используйте гистерезис или временные задержки, чтобы избежать дребезга контактов и ложных тревог.
• Регулярно контролируйте калибровку измерительных приборов для поддержания точности.

Типичная схема защиты: пример и объяснение

Одна из распространённых схем — вольтметр на панели, реле контроля напряжения и контактор на входе защищаемой линии. В нормальном состоянии контактор замкнут и нагрузка питается. При выходе показаний за пределы реле размыкает цепь, предотвращая повреждение нагрузки.

Для критичных объектов добавляют резервное питание или автоматический байпас, чтобы при срабатывании защиты была возможность быстро переключиться на резервную линию без длительного простоя.

Сравнение приборов — полезные характеристики

Ниже таблица с ключевыми параметрами, которые помогут быстро сориентироваться при выборе между типовыми решениями.

Тип прибора	Преимущества	Ограничения	Применение
Аналоговый вольтметр	Наглядность, простота	Низкая точность, калибровка	Лаборатории, визуальный контроль
Цифровой панельный вольтметр	Точность, функции регистрации	Стоимость, требовательность к питанию	Щиты, трёхфазные системы
LED-индикатор / бар-граф	Быстрая визуализация	Нет численных данных	Панели управления, щиты
Реле контроля напряжения	Автоматическое отключение, простота интеграции	Ограниченные настройки у простых моделей	Защита моторных групп, бытовых приборов
Интеллектуальный монитор	Логирование, удалённый доступ	Необходимость настройки и обслуживания	Удалённые объекты, критичные системы

Личный опыт — как правильно подойти к выбору

В моей практике был случай с цеховым компрессором, который регулярно выводил из строя обмотки из-за резких перепадов. Установили цифровой вольтметр и реле с задержкой включения, добавили логирование. Через месяц это позволило выявить корреляцию между включением другой линии и падением напряжения, после чего проблему устранили, и число поломок сократилось.

Такой подход прост: сначала измеряем, затем индицируем и только потом вводим автоматическую защиту. Часто владельцы сразу ставят реле без понимания характера проблемы и получают либо постоянные ложные срабатывания, либо недостаточную защиту.

Ошибки при внедрении и как их избежать

Частая ошибка — выбор прибора по цене без учёта условий эксплуатации. Дешёвые вольтметры могут показать неверные значения при внешних помехах. Ещё одна ошибка — отсутствие учёта пусковых токов и транзиентов: по ним не стоит судить о стабильности сети.

Не пренебрегайте грамотной разводкой и заземлением. Некорректное подключение измерительных входов или отсутствие фильтрации приводят к неверной индикации и сбоям в работе защит.

Подход к контролю напряжения должен быть системным: измерение, индикация, сигнализация и логирование. Каждая ступень дополняет предыдущую и делает систему более надёжной.

Выбирая приборы, руководствуйтесь техническими требованиями защищаемого оборудования, условиями монтажа и возможностью обслуживания. В большинстве случаев оптимальным станет сочетание цифрового вольтметра для точных измерений, световой индикации для быстрого визуального контроля и реле или интеллектуального монитора для автоматической защиты и оповещения.
