Опилками занесена каждая вторая мастерская: от домашнего столярного уголка до цеха на производстве. Наличие продуманной системы сбора и контроля опилок снижает риск пожара, улучшает качество воздуха и сокращает время уборки. В этой статье разберём основные виды устройств — контейнеры, циклоны и датчики — и подскажем, как их сочетать, чтобы получить надёжную и удобную систему.

Зачем контролировать опилочную пыль и стружку

Мелкие и крупные фракции древесины создают разные проблемы. Крупная стружка мешает работе механизмов и быстро забивает трубы аспирации, а мелкая пыль оседает в лёгких, приборах и электрических щитках.

Кроме здоровья, есть экономический аспект: накопление опилок повышает риск пожара и коррозии, снижает КПД станков и увеличивает затраты на обслуживание. Контролировать эти последствия проще, если подобрать соответствующие приспособления и наладить регулярный уход.

Контейнеры для опилок: простота и надёжность

Контейнеры — базовый элемент любой системы сбора. Они бывают жёсткими и гибкими, стационарными и мобильными; выбор зависит от объёма производства и конфигурации мастерской. Жёсткие барабаны из металла легче чистить и они долговечны, гибкие мешки экономичнее по месту и дешевле менять.

При выборе важно учитывать объём накопления: маленькая ёмкость заставит убирать чаще, большая — займёт лишнее пространство. Продуманная конструкция крышки и уплотнений предотвращает выброс пыли при опорожнении, а наличие смотровых окошек и уровнемеров делает эксплуатацию удобнее.

Уточню по опыту: в моей небольшой мастерской я перешёл с пластиковых контейнеров на металлический бункер с колёсной базой. Потерянное место оказалось компенсировано меньшим количеством времени, потраченного на уборку и пересыпание стружки из мешков.

Варианты исполнения контейнеров

Мобильные баки на колёсах удобны для частых перемещений и быстрого опорожнения в общий сборник. Стационарные бункеры устанавливают под крупные станки или под циклонные сепараторы. Для мелкого бизнеса распространены мешки с быстросъёмным креплением — простой и дешёвый вариант.

Важно обратить внимание на герметичность соединений и прочность материала. Тонкий пластик дешев, но со временем может потрескаться; оцинкованная сталь служит дольше и лучше справляется с ударной стружкой при работе с фрезерными станками.

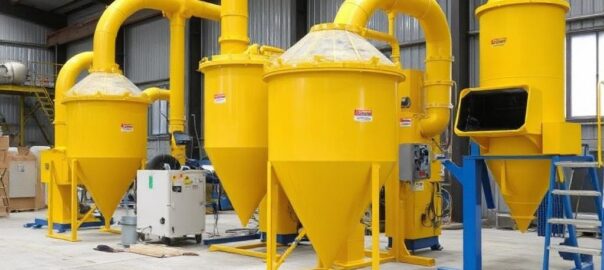

Циклоны: отделение крупной фракции без фильтрации

Циклонный сепаратор использует центробежную силу для отделения крупных частиц от воздуха до того, как поток попадёт на фильтр или в вентилятор. Это снижает нагрузку на фильтрующие элементы и увеличивает срок их службы, особенно при интенсивной работе станков.

Циклоны бывают промышленные и бытовые, вертикальные и горизонтальные; правильный подбор формы и размеров существенно влияет на эффективность. Неверно подобранный циклон создаст повышенное сопротивление воздуху и снизит общую производительность аспирации.

Как оценить нужный циклон

Главные параметры — объём воздуха, который нужно обработать (м³/ч), и размер частиц. Для столярной мастерской средней нагрузки выбирают циклоны, рассчитанные на 2–4 тысячи кубометров в час. Важна и конфигурация подключения: короткие, ровные участки трубопровода до и после циклона уменьшают потери давления.

Монтаж циклонов требует чёткого упора на баланс между эффективностью сепарации и пропускной способностью. Из практики: установка небольшого циклона перед фильтром уменьшила частоту замены картриджей вдвое и сократила шум двигателя, что оказалось заметным улучшением рабочего комфорта.

Датчики и системы мониторинга: контроль в реальном времени

Датчики уровня, давления и качества воздуха превращают пассивную систему сбора в управляющую сеть. Они подскажут, когда контейнер полон, когда фильтр требует очистки, и предупредят об отклонениях в потоках — например, при засоре трубы.

Типичные решения включают инфракрасные или ультразвуковые датчики уровня, манометры на вентилях и датчики частиц для измерения концентрации пыли в воздухе. Интеграция с контроллерами или простыми тревожными схемами делает систему более безопасной и предсказуемой.

Практические советы по установке датчиков

Датчики уровня лучше устанавливать так, чтобы сигнальная часть находилась в зоне максимального накопления стружки, но не мешала её свободному выпадению. Манометры ставят перед фильтром и после него, чтобы видеть разницу давления и легко определить момент загрязнения картриджа.

Датчики частиц чувствительны к внешним факторам: уровень влажности и тип материала влияют на показания. Рекомендуется периодическая калибровка и установка датчика вне зоны прямого попадания крупных фракций, чтобы избежать ложных срабатываний.

Сравнение подходов

Ни одно устройство не решает всех задач сразу. Контейнеры — простой сбор, циклоны уменьшают загрузку фильтров, а датчики помогают управлять процессом. Сочетание даёт лучший результат, но важно подобрать компоненты под конкретные условия.

Критерий	Контейнер	Циклон	Датчики
Стоимость	Низкая — умеренная	Средняя — высокая	Низкая — средняя
Эффективность удаления	Только сбор	Удаляет крупные частицы	Контроль и оптимизация
Требования к обслуживанию	Регулярная опорожнение	Периодическая очистка стенок	Калибровка, проверка
Пространственные требования	Зависит от объёма	Требует места и крепления	Минимальные

Интеграция систем: что учитывать

Система должна работать как единое целое: подобрать вентилятор с учётом суммарного сопротивления труб и сепаратора, собрать схему трубопроводов с минимальными изгибами и предусмотреть доступ к обслуживанию всех элементов. Планируйте место для контейнеров так, чтобы их легко было опорожнять и перевозить.

Автоматизация через датчики помогает сократить человеческий фактор: сигнал о наполнении контейнера или о росте давления на фильтре позволит вовремя принять меры. В небольших мастерских достаточно простых релейных схем, в крупных — интеграция в систему управления цехом.

Чек-лист при проектировании

• Оцените объём выделяемой опилки и пыли в м³/ч.
• Подберите вентилятор, учитывая суммарное сопротивление.
• Выберите тип циклона по размеру частиц и пропускной способности.
• Определите размер и расположение контейнеров для удобства опорожнения.
• Добавьте датчики уровня и давления для контроля и своевременного обслуживания.

Уход, безопасность и экология

Регулярная чистка и проверка уплотнений снижают риск утечек пыли. При работе с горючими материалами полезно предусмотреть систему заземления и искрогасители, чтобы исключить образование статического электричества и попадание искры в накопленную стружку.

Удалённые опилки можно утилизировать или использовать как биомассу при правильной переработке. Хранение опилок в закрытых контейнерах уменьшает выбросы пыли в окружающую среду и делает мастерскую безопаснее для соседей и работников.

Практический пример из жизни

В одном из столярных цехов, где я наблюдал за работой, старая система сборки представляла собой набор мешков и один фильтр. Частые засоры и запах влаги после дождя мешали работе. После установки циклона перед фильтром и датчика перепада давления удалось снизить частоту чистки картриджей до одного раза в месяц.

Плюс — уровень пыли в приёмных помещениях упал настолько, что сотрудники стали меньше жаловаться на кашель. Это показательный случай: правильное сочетание простых устройств даёт ощутимый эффект и экономит деньги в перспективе.

Выбор приспособлений для контроля опилок зависит от вашего места, объёма работ и бюджета. Начинать можно с простых контейнеров и по мере роста нагрузки добавлять циклон и датчики. Планирование, расчёт параметров и внимание к обслуживанию обеспечат чистоту, безопасность и меньшие эксплуатационные расходы в долгосрочной перспективе.
