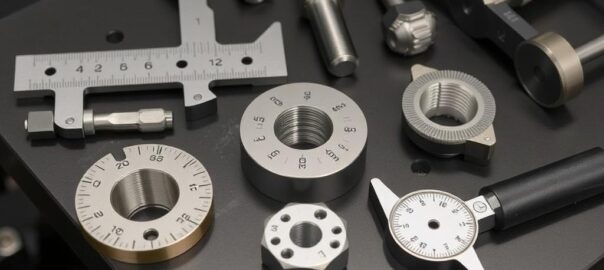

Приспособления для контроля резьбы: калибры, шаблоны, микрометры — практический взгляд

SQLITE NOT INSTALLED

Контроль резьбы — не та область, где можно полагаться на интуицию. Небольшие отклонения в шаге, профиле или диаметре приводят к проблемам при сборке, утечкам или сокращению ресурса детали. В этой статье разберём основные инструменты и приёмы измерения резьбы — от калибров и шаблонов до специальных микрометров — и поймём, как выбрать и правильно применять каждое приспособление.

Почему важно измерять резьбу и какие параметры контролируют

Резьба проверяется не ради формальностей, а для гарантии функциональности соединения. Контролируют наружный и внутренний диаметр, шаг, профиль витка и иногда при- или антифрикционные допуски.

Наружный диаметр и диаметр впадины определяют взаимозаменяемость, шаг — совместимость с контрдеталью, а профиль — распределение контактных напряжений. Любой из этих параметров вредит сборке при отклонении от стандарта.

Классификация инструментов для контроля

Инструменты делятся на быстропроверочные и измерительные. К первичным относятся калибры и шаблоны — они дают да/нет ответ о соответствии. К измерительным — микрометры, профильные приборы и инструменты с цифровыми отсчётами, которые дают числовые значения.

Выбор зависит от задач производства: массовая серия предпочитает простые калибры, при разработке и ремонте важны точные микрометры и оптические методы. Часто используют комбинацию — сначала шаблон или калибр, затем точное измерение.

Калибры: разновидности и практическое применение

Калибры самые очевидные приборы: пробки, кольца, калибры-скобы GO/NO GO. Пробковые калибры применяют для внутренней резьбы, кольцевые — для наружной. Они просты в использовании и очень быстры в проверке.

Важно помнить о состоянии калибра: износ и загрязнение искажают результат. При массовом контроле калибры — первый фильтр, но при обнаружении проблем их заменяют измерительными методами для точной диагностики.

GO/NO GO — что это даёт в реальной работе

GO-калибр подтверждает, что размер не превышает верхнего допуска и резьба подходит по форме. NO GO фиксирует превышение нижнего допуска — если NO GO проходит, значит размер слишком мал. Такой подход экономит время на линиях сборки.

На практике я видел, как на крупном участке сборки брак уходил в ноль после внедрения обязательной проверки GO/NO GO: мелкие дефекты перестали накапливаться и ломать время наладки оборудования.

Шаблоны и профильные меры: оценка формы витка

Шаблоны применяют для визуальной и тактильной проверки профиля резьбы. Они бывают металлическими и оптическими. Металлический шаблон прикладывают на виток и оценивают просветы, оптический — даёт изображение профиля для анализа.

Шаблоны важны там, где профиль влияет на герметичность или на распределение усилий. Например, уплотнительные резьбы трубопроводов часто проверяют профилем, а не только диаметром.

Оптические и цифровые методы

Оптические проекторы и цифровые сканеры снимают профиль витка с высокой точностью. Они полезны при сложных профилях, когда важно увидеть микрогеометрические отклонения. Такие методы дороже, но существенно сокращают время поиска причин брака.

Когда-то на одной из мелкосерий я использовал оптический профильный измеритель для тонкого винта с нестандартным профилем. Выяснилось, что проблема была не в станках, а в износе матрицы, что позволило быстро скорректировать технологию.

Микрометры: точность и особенности для резьбы

Стандартный микрометр измеряет наружный диаметр, но для резьбы существуют специальные модели — с хвостовиком для измерения в вершине витка, с полиуретановыми накладками и с цифровым отсчётом шага. Для внутренних диаметров применяют нутрометры и микрометры со специальными оправками.

Особенно важен шагомерный микрометр для измерения шага резьбы. Он фиксирует не только диаметр, но и высоту резьбы и профиль, если у него есть соответствующие насадки. Точные приборы нужны для мелких шагов и тонких допусков в авиастроении и приборостроении.

Практические советы по использованию микрометров

Перед измерением удаляйте стружку, смазку и проверяйте температуру детали. Держите прибор в руке минимально долго, чтобы не нагревать мерную поверхность. Используйте эталоны и проверяйте калибровку микрометра перед сменой партии деталей.

В моей практике однажды неправильная калибровка микрометра дала систематическое смещение в результатах — это проявилось лишь после сравнения с контрольным кольцом. С тех пор мы ввели правило: проверка прибора каждые 200 измерений.

Сравнение инструментов: где и когда применять

Корректный выбор инструмента экономит время и снижает брак. Ниже таблица с базовой сводкой по назначению и точности популярных приспособлений.

Инструмент	Назначение	Типичная точность	Лучшее применение
GO/NO GO калибр	Быстрая пропускная проверка	Достаточно для допусков в пределах ±IT	Массовый контроль на линии
Шаблон профильный	Оценка формы витка	Зависит от качества шаблона	Профили, влияющие на герметичность
Стандартный микрометр	Точное измерение диаметров	±0.01–0.001 мм	Контроль по размеру и при разработке
Профильный/оптический измеритель	Детальная диагностика профиля	До микронного уровня	Сложные профили, анализ дефектов

Порядок и методика измерений: чек-лист

Чёткая процедура уменьшает разброс результатов. Ниже упрощённый алгоритм для наружной резьбы.

• Очистить деталь и инструмент от загрязнений.
• Проверить состояние и калибровку прибора.
• Провести первичную проверку GO/NO GO при серийном контроле.
• При сомнениях — измерить микрометром несколько точек по длине витка.
• Зафиксировать результаты и принять решение о допуске или корректировке процесса.

Для внутренней резьбы последовательность аналогична, но используются пробки и нутромеры. Всегда измеряйте в нескольких сечениях, особенно если деталь обрабатывалась фрезерованием или нарезкой на станке с возможным прогибом.

Типичные ошибки при контроле резьбы и их устранение

Частые проблемы — неправильно выбранный инструмент, забытая калибровка, загрязнения, нагрев от руки и несоблюдение количества точек контроля. Эти факторы дают систематические и случайные погрешности.

Устранять проще всего профилактикой: график калибровок, чистка места контроля, инструкция по захвату прибора, профильные шаблоны для особых серий. Важен контроль окружающей температуры — измерения при 20 ±2 °C дают повторяемость.

Ошибки при интерпретации результатов

Иногда GO проходит, но деталь всё равно не собирается. Это указывает на проблему в профильной форме или на износ сопрягаемой детали. Не стоит полагаться только на один тип проверки.

Лучше сочетать методы: быстрый отбор калибрами и точное измерение микрометром или оптикой при первых признаках расхождения. Это позволит точно определить природу отклонения и скорректировать технологию.

Выбор оборудования для производства: критерии и рекомендации

При выборе учитывайте объёмы, требуемую точность, стоимость и доступное обучение персонала. Для массового производства — качественные калибры и автоматизированные системы контроля. Для мелкосерийного изготовления — микрометры и оптические приборы.

Инвестируйте в калибровочные эталоны и документацию по методикам измерений. Хорошая система контроля — это не только приборы, но и процедуры, журнал калибровок и подготовленный персонал.

Личный опыт и практика внедрения

Когда я руководил отделом контроля качества на металлообрабатывающем участке, мы внедрили бинарную систему: первый этап — GO/NO GO, второй — выборочная проверка микрометром. Это сократило время простоя и снизило процент возвратов от сборки.

Один случай особенно запомнился: после смены поставщика инструментов сборки начали заедать. Первичный контроль калибрами ничего не показал, а профильный оптический анализ выявил небольшое смещение профиля. Исправили технологическую карту — проблема исчезла.

Практические советы для тех, кто только начинает

Начинайте с простого: научитесь правильно применять GO/NO GO и пользоваться микрометром. Отработайте технику захвата прибора и методы очистки резьбы. Это базовые навыки, которые возвращают большую часть возможных проблем.

Документируйте каждую нестандартную ситуацию и создайте библиотеку эталонов. Наличие фотографий профиля и замеров поможет быстрее найти причины при повторении дефекта в будущем.

Короткий список хороших практик

• Проверять калибровку приборов регулярно.
• Измерять в нескольких точках и фиксировать среднее значение.
• Комбинировать быстрые и точные методы контроля.
• Обучать персонал на реальных примерах брака.

Контроль резьбы — сочетание инженерной дисциплины и практики. Понимание, какие параметры критичны в конкретном соединении, и умение выбрать подходящие калибры, шаблоны и микрометры позволяют вовремя заметить отклонения и принять меры. Так уменьшается количество брака и повышается надёжность изделий — а это всегда ощутимая экономия времени и ресурсов.
