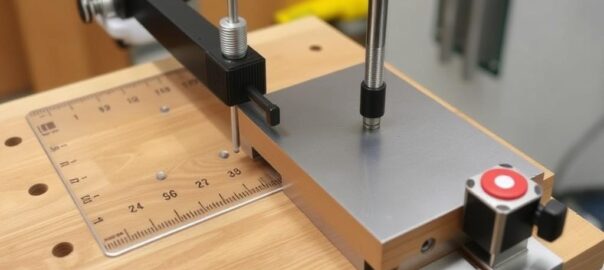

Приспособления для контроля симметрии деталей: шаблоны, угольники, индикаторы. Практическое руководство для мастера

SQLITE NOT INSTALLED

Контроль симметрии — не просто проверка «на глаз». От точного соответствия зеркальных осей зависят сборка, износ и надежность узла. В этой статье разберём основные приспособления и приёмы, которые помогают увидеть и измерить асимметрию, выбрать подходящий инструмент и предотвратить дорогостоящие переделки.

Зачем вообще измерять симметрию

Нарушение симметрии приводит к перекосам, вибрации, неравномерному износу и утечкам. В деталях, где важна балансировка, даже миллиметр отклонения от центра может испортить весь узел.

Понимание природы дефекта — половина дела. Иногда проблема проявляется как явная деформация, иногда как смещённая ось; для каждой ситуации нужен свой метод контроля и своё приспособление.

Краткая классификация инструментов

В практике чаще всего используют три подхода: шаблоны для визуального и быстрого сравнения, угольники и другие угловые приборы для проверки геометрии, а также индикаторы для точных измерений. Каждый метод имеет свои сильные и слабые стороны.

Ниже — краткая таблица, помогающая быстро сориентироваться при выборе инструмента в зависимости от задачи и требуемой точности.

Приспособление	Область применения	Типичная точность	Плюсы
Шаблон (плашка, копир)	Контурные детали, серийный контроль	±0.1–1 мм	Быстро, недорого, просто в применении
Угольник и поверочная линейка	Углы, перпендикулярность, торцы	±0.05–0.5 мм	Прямой контроль геометрии, устойчивость к деформации
Индикатор (стрелочный, цифровой)	Центровка, биение, отклонения по оси	±0.01 мм и лучше	Высокая точность, пригоден для зачистки и настройки

Шаблоны: простота и скорость

Шаблоны используются для визуального и тактильного сравнения. Изготовленный по чертежу шаблон прикладывают к заготовке — заметить несоответствие просто и быстро. Шаблоны особенно полезны при серийном производстве, где важна скорость проверки.

Существуют полные контурные шаблоны из листового металла, а также гибкие гнёзда-копиры для сложных профилей. При использовании важно следить за износом шаблона: потертый край даст ложные результаты.

Когда шаблон не подойдёт

Если требуется оценить центральную симметрию, смещения осей или микрометрические отклонения, шаблон бессилен. Он хорошо показывает внешний контур, но не укажет, например, отклонение центра отверстия от оси симметрии.

В таких случаях шаблон стоит сочетать с измерительным инструментом или использовать в качестве первичной быстрой сортировки перед более точной проверкой.

Угольники и угловые приспособления

Угольники — это не только про 90 градусов. Комбинация поверочных плит, линейок и штихмассов позволяет оценить перпендикулярность, параллельность и расположение торцов. Они незаменимы при контроле корпусных деталей и фланцев.

Популярные варианты: столярные и поверочные угольники, комбинированные угольники с микрометрической настройкой и конические шаблоны для проверки центральности. Простое правило: чем сложнее геометрия, тем более жёсткий и стабильный прибор нужен.

Практические приёмы с угольником

Один из проверенных приёмов — контроль симметрии по двум перпендикулярным поверхностям. Установите деталь на поверочную плиту, приложите угольник к торцу и линейке, зафиксируйте показания. Повторите с противоположной стороны — разница покажет смещение.

Еще один полезный способ — использование плоской линейки и световой щели. Малейший зазор между линейкой и поверхностью виден по свету и позволяет быстро увидеть отклонение.

Индикаторы: измерения высокого разрешения

Индикаторы дают числовые значения отклонений и незаменимы при тонкой подгонке и наладке. Механические часовые индикаторы просты и надежны, цифровые — удобны для записи и анализа. С их помощью проверяют биение, соосность и эксцентриситет.

Ключ к точности — правильное закрепление индикатора и твердое опирание на эталон. Малейшая люфтящая опора сведет на нет все преимущества высокоточного датчика.

Типичные схемы применения индикаторов

Для проверки соосности отверстий закрепите индикатор в стойке и вращайте вал или оправку, фиксируя амплитуду биения. Для контроля симметрии фланца установите индикатор на вершину поворотного стола и вращайте деталь, оценивая равномерность радиального профиля.

Если нужно проверить сопоставимость двух сторон, измеряйте с каждой стороны одинаковые точки и вычитайте показания — так получаете реальное смещение центров.

Как выбрать устройство для вашей задачи

Выбор зависит от допусков, объема производства и конфигурации детали. Для единичного сложного изделия логичнее потратить время на индикаторную проверку; для массовых повторяющихся деталей выгоднее разработать шаблон и простую оснастку.

Ниже — упрощённый чек-лист для принятия решения. Он поможет не тратить деньги на избыточную точность и не экономить на необходимой.

• Требуемая точность: ±0.01 мм или ±0.5 мм?
• Объём производства: штучно или партиями?
• Геометрия: простой контур или сложная профильная форма?
• Наличие эталонов и возможности поверки инструмента.

Уход, калибровка и организация рабочего места

Даже самый дорогой индикатор бесполезен без поверки. Регулярная калибровка, чистота и правильное хранение продлевают срок службы приспособлений и сохраняют постоянство измерений. Помню случай, когда неправильное хранение шаблонов привело к системной браковке — проблему заметили только спустя несколько тысяч деталей.

Организация места измерений не менее важна: поверочная плита без жесткой фиксации и ровной поверхности даёт систематическую погрешность. Делайте контроль в зоне с минимальными вибрациями и стабильной температурой.

Примеры из практики

В одном проекте нам нужно было контролировать симметрию масляного канала в корпусе насоса. Первичная проверка шаблоном выявляла грубые дефекты, а индикатор использовали для точной подгонки линий и фланцев. Комбинация дала минимальный процент переделок и ускорила сборку.

Другой опыт: при ремонте редуктора я использовал простой угольник для определения смещения торцов; после этого установка подшипников потребовала лишь небольших корректировок. Такие быстрые приёмы экономят время и сокращают расходы на проверку.

Ошибки, которых стоит избегать

Частая ошибка — слепая вера в один метод. Шаблон удобен, но дает лишь поверхностное представление. Индикатор точен, но требует правильной опоры и эталона. Лучший подход — комбинировать инструменты в зависимости от этапа контроля.

Ещё одна проблема — непоследовательность проверок. Если методика измерения меняется от смены к смене, вы получите разброс данных и не сможете объективно оценить качество. Формализуйте процесс и обучите персонал простым правилам.

Контроль симметрии — это не магия, а последовательная работа: выбирать инструмент по задаче, правильно его устанавливать, сочетать методы и следить за состоянием приспособлений. Небольшие вложения в оснастку и дисциплина при измерениях окупаются снижением брака и упрощением сборки. Применяя шаблоны, угольники и индикаторы разумно, вы получите стабильное качество и предсказуемые результаты.
