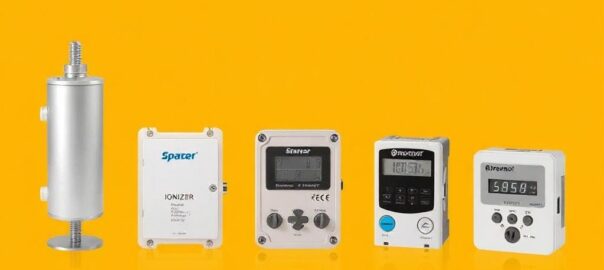

Приспособления для контроля статики: ионизаторы, заземлители, датчики — что выбрать и как применять

SQLITE NOT INSTALLED

Статическое электричество не любит слов — оно проявляется в самый неподходящий момент: прилипший лист в принтере, неожиданный щелчок на плате, неприятная искра при касании металлической ручки. Понимание того, какие приспособления помогают держать статическое напряжение под контролем, сокращает простой и снижает риск повреждений. В этой статье разберём, как работают основные средства контроля статики, где их ставить и какие критерии учитывать при выборе.

Почему контроль статики важен

Электростатический разряд способен вывести из строя электронные компоненты, испортить чувствительные материалы и нарушить технологические процессы. В производственных линиях, лабораториях и на складах потери от ESD-инцидентов выражаются не только в деньгах, но и в репутации: рекламации и переработки загружают персонал дополнительно.

Кроме прямого повреждения, статика влияет на качество: тонкая полиграфия, полимерные покрытия и сборочные операции становятся более предрасположенными к дефектам. Поэтому применение ионизаторов, заземлителей и датчиков — не дань моде, а рабочая необходимость для стабильного процесса.

Ионизаторы: как они нейтрализуют заряд

Ионизаторы создают ионы воздуха, которые нейтрализуют заряд на поверхности объектов. Существуют пушка- ионизаторы для локальной обработки, а также барьерные ионизаторы для проходящих изделий; выбор зависит от расстояния до объекта и требуемого времени нейтрализации.

Важно различать балансные ионизаторы, дающие примерно равное число положительных и отрицательных ионов, и небалансные, у которых преобладают ионы одного знака. Для большинства задач в электронике лучше подходят сбалансированные устройства, они меньше изменяют среду и безопаснее для компонентов.

При выборе обращайте внимание на скорость нейтрализации (time-to-neutral), уровень озона и шум. В среде с высокой чувствительностью к загрязнениям предпочтительны безконтактные ионизаторы с керамическими или твёрдыми электродами и возможностью регулировки интенсивности.

Заземлители: простые и эффективные меры

Заземление — самый надёжный способ снять постоянный заряд и предотвратить накопление. Под ним подразумеваются не только заземляющие провода для оборудования, но и браслеты для персонала, антистатические ковры и соединяемые столы с общим контуром заземления.

Ключевая задача — создать путь для стока заряда с минимальным сопротивлением и без перемещаемых элементов. Важна правильная проверка целостности заземления: регулярные тесты сопротивления и визуальный контроль соединений уменьшают вероятность того, что «заземлитель» окажется декоративным.

При работе с переносными агрегатами или на складах применяют токопроводящие покрытия и кабели с быстросъёмными клеммами для безопасного и удобного соединения. В некоторых случаях используют комбинированные решения: заземлители вместе с ионизаторами дают наиболее стабильный результат.

Датчики и измерители статики: что и где измерять

Датчики позволяют не гадать, а увидеть числовое значение — напряжённость поля, потенциал поверхности или скорость нейтрализации. Полевые метры измеряют напряжённость на расстоянии; контактные приборы — потенциал поверхности. Оба типа полезны, но для разных задач.

Для контроля рабочего места удобно иметь портативный статический анализатор, который покажет проблемные зоны и поможет оценить эффективность ионизатора или заземлителя. На линиях часто устанавливают стационарные датчики, подключённые к системе сигнализации при превышении допустимых значений.

При выборе датчика учитывайте диапазон измерений, разрешающую способность и простоту калибровки. Для критичных процессов имеет смысл создать карту статических полей и проводить периодические обходы с фиксированием показаний.

Типичные параметры и пороги

В промышленной практике часто ориентируются на потенциал поверхности в милливолтах или киловольтах и время нейтрализации до ±100 В. Для компонентов класса ESD допустимыми считаются низкие значения, а для материалов и упаковки — соответствующие нормативам отрасли.

Для чистых помещений существуют отдельные требования: помимо низкого уровня заряда, важна минимизация частиц и озона. Поэтому датчики, используемые в таких зонах, должны быть совместимы с чистыми средами и не выделять загрязнений.

Как выбрать: практические критерии

Определите среду: степень вентиляции, влажность, материалы и скорость перемещения изделий. В сухих холодных помещениях статика гораздо агрессивнее, это влияет на мощность ионизатора и необходимость частого контроля заземления.

Оцените размеры и характер объектов. Для больших листов пластика лучше подойдёт продольный ионизатор или система барьеров, для мелких плат — локальные ионизаторы и надёжное заземление операторов. Бюджет и требования по обслуживанию также задают границы выбора.

Не забывайте о безопасности: некоторые ионизаторы генерируют озон, что важно для рабочих мест и материалов. В ряде случаев выгоднее выбрать устройство с минимальным озоновыделением и встроенной системой мониторинга.

Сравнительная таблица: общие характеристики

Приспособление	Эффект	Обслуживание	Подходит для
Ионизатор	Нейтрализация заряда без контакта	Чистка электродов, настройка	Проходящие изделия, пластик, бумага
Заземлитель	Отвод постоянного заряда в землю	Проверка целостности, тесты сопротивления	Операторы, стационарное оборудование
Датчик	Мониторинг и верификация уровня статики	Калибровка, батареи	Аудиты, контроль линий, точки риска

Установка и обслуживание

При монтаже уделяйте внимание расстоянию до ионизатора и углам обдува — неверное размещение уменьшает эффективность. Заземляющие провода следует минимизировать по длине и избегать петлей; каждая точка соединения должна быть проверяема.

Обслуживание — это не только плановая чистка, но и запись параметров. Ведите журнал проверок и замен элементов. Это ускорит поиск причин при всплесках сбоев и облегчит взаимодействие с поставщиками оборудования.

Раз в месяц проверяйте сопротивление заземления, а ионизаторы — осматривайте на предмет загрязнений и износа электродов. Датчики калибруйте по инструкции производителя, особенно перед аудитами и после серьёзных изменений в технологическом процессе.

Практические примеры и личный опыт

В маленькой типографии, где я работал, одна из частых неполадок — подача листов с прилипанием из-за статического заряда. Установка настенных ионизаторов и антистатических ковриков рядом с приёмным столом уменьшила количество брака почти вдвое.

Однажды датчик выявил горячую точку на упаковочной линии — там накопление заряда приходилось на участок с быстрым скольжением фольги. После установки дополнительного заземляющего ролика и перенастройки ионизатора проблема ушла, а показатели дефектности улучшились.

Контрольные шаги при внедрении системы

Перед началом выберите стандарты и допустимые пороги для вашего процесса. Это могут быть внутренние регламенты или международные требования ESD.

Далее проведите аудит текущего состояния: измерьте поля, проверьте заземления и соберите данные о браках, связанных со статикой. На основе этих измерений сформируйте план внедрения устройств и график проверок.

• Определить критичные точки: линии подачи, упаковки, рабочие места операторов.
• Выбрать комбинацию — ионизатор плюс заземление и контроль через датчики.
• Запустить пилотный участок, оценить эффективность и отрегулировать систему.

Типичные ошибки и как их избежать

Самая распространённая ошибка — установка одного ионизатора на всю линию и ожидание чуда. Часто требуется несколько устройств или комбинированное решение с заземлением. Второй частый промах — пренебрежение регулярными проверками заземления и калибровкой датчиков.

Ещё одна проблема — выбор оборудования без учёта среды: в чистых помещениях ионизаторы с высоким уровнем озона противопоказаны. Уточняйте технические данные и требуйте от поставщика расчёт для вашей ситуации.

Наконец, не игнорируйте обучение персонала. Даже лучшая техника не поможет, если операторы случайно размыкают заземляющие контакты или размещают источники вторичного заряда рядом с уязвимыми зонами.

Внедрение системы контроля статики — это не сложная инженерная магия, а продуманная комбинация ионизаторов, надёжных заземлителей и точных датчиков. Если подходить шаг за шагом, результат будет очевиден: меньше брака, стабильнее процессы и спокойнее команда.
