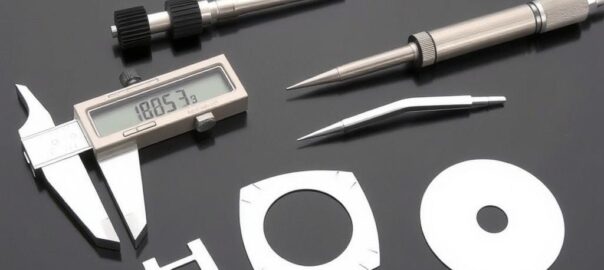

Приспособления для контроля толщины: микрометры, щупы, шаблоны — как выбрать и правильно применять

SQLITE NOT INSTALLED

Контроль толщины деталей кажется простой операцией, но от выбранного инструмента и техники замера зависит качество всей сборки. В статье разберём три базовых подхода к измерению: когда нужен микрометр, где уместен щуп и в каких случаях быстрее работать шаблоном.

Я постарался собрать практические рекомендации, опираясь на реальные ситуации в мастерской и на базовые принципы метрологии, чтобы вы могли избежать типичных ошибок и ускорить проверку деталей без потери точности.

Зачем измерять толщину точно

Тонкая толщина — не всегда опасность, но несоответствие размерам приводит к люфтам, износу и отказам узлов. Контроль размеров важен на всех этапах производства: от первичной зачистки до финальной сборки.

Точная мера нужна как в мелкосерийном цехе, так и в ремонте: правильный инструмент экономит время и материалы, снижает количество переделок и рекламаций.

Микрометры: устройство, виды и применение

Микрометр — самый распространённый инструмент для высокоточных измерений толщины и диаметров. Он обеспечивает считывание до сотых или тысячных миллиметра и пригоден для деталей с небольшой поверхностью опоры.

Механические, цифровые и индикаторные модели отличаются удобством считывания и возможностями интеграции в учёт данных; выбор зависит от частоты замеров и требуемой точности.

Типы микрометров

Существуют обычные внешние микрометры для измерения толщины пластин и диаметров, внутренние микрометры для отверстий и глубиномеры для уступов. Бывают специальные модели: стержневые, трубные, микрометры с тонкими измерительными поверхностями для мелких деталей.

Цифровые версии упрощают учёт: можно быстро перенести значения в таблицу. Механические надёжнее в суровых условиях, где возможны перепады температуры или попадание смазки.

Правильная техника замера

Ключевые правила просты, но их часто игнорируют: поверхность должна быть чистой, инструмент прогрет до рабочей температуры, вращение барабана — лёгкое до фиксированной величины. Излишнее усилие даёт заниженные показания.

Снимают несколько измерений по разным точкам детали и берут среднее или максимально допустимое значение в зависимости от задачи. Для тонких листов используют опору с плоским прижимом, чтобы избежать деформации.

Погрешности и калибровка

Погрешности возникают от износа измерительных поверхностей, люфтов в механизме и температурных влияний. Регулярная проверка по эталонным пластинам и юстировка обязательны при серийных операциях.

Калибровать микрометр нужно не только при приёмке на производство, но и после длительной работы или падения инструмента. В мастерской я всегда держу набор эталонных шайб и план проверки перед сменой.

Щупы (feeler gauges): быстрый и простой инструмент

Щупы представляют собой набор тонких полосок разной толщины, собранных в блоке. Они удобны для контроля зазоров и проверки плоскостей, когда не требуется высокая точность до сотых миллиметра.

Щупы полезны там, где важна скорость: регулировка клапанов, проверка люфтов в подшипниках, первичная оценка толщины краски или прокладок.

Плюсы и ограничения щупов

Главное преимущество — скорость и простота. Щупы не требуют сложной калибровки и легко заменить в полевых условиях. Они компактны и недороги, что делает их обязательным инструментом в сервисных наборах.

Ограничение — точность. Толщина щупа указана производителем, но в ряде случаев накладка от усилия на щуп или непараллельность поверхностей дают неточные показания. Для окончательного контроля лучше применять микрометр.

Методика работы со щупами

Вставляйте последовательные щупы, пока не найдёте тот, который проходит с лёгким трением. Записывайте не только саму толщину, но и ощущение: «свободно», «с лёгким трением» или «не проходит» — это поможет при оценке износа и зазора.

Нельзя сгибать щупы и применять их на грязных поверхностях. Для измерения зазоров между сопрягаемыми деталями используйте несколько щупов в сложении, если нужно получить нестандартную толщину.

Шаблоны и калибр-пробники: мгновенная проверка по допуску

Шаблон — это твёрдый калибр с вырезом или профилем, который соответствует допуску детали. Его преимущество — мгновенное решение «прошла/не прошла» без считывания чисел.

Шаблоны часто применяют на конвейерах и в приемочном контроле, где важнее скорость и единообразие оценки, чем абсолютная точность с десятыми долями миллиметра.

Виды шаблонов и материалы

Шаблоны бывают проходными и непроходными, плоскими и контурными. Материалы — инструментальная сталь, нержавейка, иногда пластик для мягких материалов. Для массового контроля используют стендовые наборы шаблонов с маркировкой по допускам.

Контурные шаблоны полезны при проверке профилей резьбы, прокладок или формованных деталей. Плоские шаблоны подходят для листового металла и пластика.

Примеры практического применения

В ремонтной практике я использовал шаблон для быстрой сортировки фетровых прокладок: вместо измерения сотни прокладок микрометром, шаблон позволял отделить брак за несколько минут.

На производстве шаблоны ускоряют приёмку — оператор просто прикладывает деталь и видит соответствие. Это экономит время на серийных операциях и снижает нагрузку на метрологическую лабораторию.

Сравнение инструментов: ориентиры по выбору

Ниже приведена простая таблица, которая поможет понять, когда стоит применять каждый инструмент. Она не заменит опыт, но служит хорошим ориентиром при выборе.

Инструмент	Точность	Скорость	Тип задач
Микрометр	Высокая (0,01-0,001 мм)	Средняя	Финишный контроль, мелкие детали
Щуп	Средняя (обычно 0,05 мм шаг)	Высокая	Зазоры, регулировка, первичная проверка
Шаблон	Низкая/по допуску	Очень высокая	Серийный допусковый контроль

Критерии выбора: практический чек-лист

При выборе учитывайте три вещи: требуемая точность, объём проверок и условия работы. Если нужно измерять тонкие детали в холодном цеху часто — цифровой микрометр с защитой будет удобнее.

Для полевых или сервисных работ берите компактный набор щупов и один универсальный микрометр. На производстве комбинируют шаблоны для сортировки и инструментальную зону для точных измерений.

Уход и регулярная проверка приборов

Инструменты требуют простого ухода: чистка, смазка ходовых частей и хранение в сухом месте. Микрометр храните с ослабленным зажимом шпинделя, это продлит срок службы пружин.

Проверяйте погрешность по эталонам перед началом смены или при смене температурных условий. Ведите журнал калибровок — он нужен не только для порядка, но и для отслеживания износа.

Частые ошибки и как их избежать

Самые распространённые промахи — измерение грязных или деформированных поверхностей, чрезмерное усилие при зажиме, попытка заменить точный инструмент быстросъёмным. Все это приводит к систематическим погрешностям.

Пользуйтесь стойкой опорой, снимайте несколько замеров, держите инструмент в чистоте. И помните: иногда быстрее и дешевле заменить изношенную деталь, чем спорить с измерением.

Контроль толщины — не только про инструменты, но и про культуру измерений. Правильный выбор прибора, регулярная проверка и простая дисциплина в работе позволят снизить ошибки и ускорить производство. Попробуйте применить предложенные подходы на практике и уточняйте свои методики по мере накопления опыта — это окупается при первом же сокращении бракованных партий.
