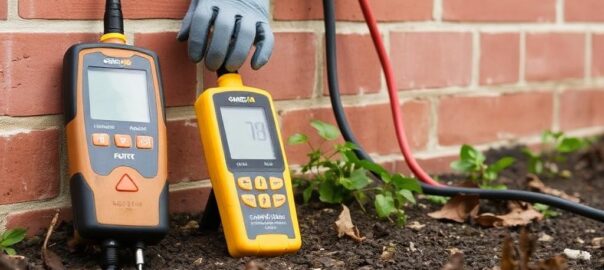

Приспособления для контроля заземления: тестеры, журналы, протоколы — что нужно и как работать правильно

SQLITE NOT INSTALLED

Контроль заземления — не дань формальностям, а реальная гарантия безопасности людей и оборудования. В этой статье я расскажу о том, какие приборы и документы помогают держать систему заземления под контролем, что важно знать при измерениях и как вести учет так, чтобы он действительно пригодился в будущем.

Зачем проверять заземление и зачем нужны специальные приспособления

Плохое заземление может проявляться не сразу: срабатывают защиты, возникают помехи, со временем увеличивается риск поражения человека током. Регулярные проверки облегчают поиск скрытых проблем, таких как коррозия электродов, ухудшение контактов или изменение сопротивления из-за высыхания почвы.

Без подходящих приборов и организованной документации проверки превращаются в формальность. Тестеры дают объективные значения, журналы фиксируют тренды, а протоколы — юридическое подтверждение выполненных работ.

Какие бывают тестеры и как выбрать подходящий

Тестеры для заземления различаются по принципу измерения и назначению. Для инженерной практики обычно применяют приборы трех основных типов: контактные по методу «падающего потенциала», зажимные (клэмп-метры) и тестеры целостности контура.

Выбор зависит от условий: можно ли отключить контур от сети, нужна ли высокая точность или важна скорость работы. Часто на одном объекте используют несколько приборов — каждый для своей задачи.

Короткая сравнительная таблица типов приборов

Тип	Что измеряет	Преимущества	Ограничения
Метод «падающего потенциала»	Сопротивление контура заземления	Высокая точность, стандартный метод	Нужны вспомогательные электроды и место для установки
Клэмп-метр (зажимной)	Сопротивление по току/индукции без размыкания	Быстро и удобно, не требуется отключение	Чувствителен к соседним токам, менее точен для сложных контуров
Тестер целостности PEN/PE	Проверка непрерывности проводников и контактного сопротивления	Простой контроль соединений	Не заменяет измерений сопротивления заземления

Практические советы по использованию тестеров

Всегда калибруйте прибор перед работой и проверяйте батареи — неисправный тестер даст ложное чувство безопасности. Перед измерением оцените окружающие токи: рабочие линии рядом могут исказить показания зажимного прибора.

При методе «падающего потенциала» важно правильно разместить вспомогательные электроды и учесть неоднородность грунта. Я видел случаи, когда улучшение контакта вспомогательных электродов меняло результат на 30% — мелочь, но критичная.

Журналы учета: зачем они нужны и что в них записывать

Журнал — это не только формальность для контролирующих органов, а инструмент, позволяющий отследить динамику и быстро найти момент, когда начались отклонения. Ведение журнала под рукой повышает качество обслуживания и упрощает диагностику.

В журнале стоит фиксировать дату проверки, место, исполнителя, тип прибора и его поверочный штамп, результаты измерений и замечания — короче, все, что потом поможет понять, что произошло и почему.

Пример структуры журнала

Ниже — простой и удобный набор полей, который я применяю в полевых записях и в электронных таблицах.

Поле	Описание
Дата	День проведения проверки
Объект/точка	Конкретный контур или заземляющий электрод
Прибор (сер. №)	Модель и серийный номер для контроля поверок
Результат	Измеренное сопротивление, мОмётры или примечания
Доп. замечания	Погодные условия, видимость коррозии, ремонтные работы
Исполнитель	Ф.И.О. и подпись

Протоколы испытаний: что должно быть в документе

Протокол — официальный документ, оформляемый после измерений. Он содержит более формальную информацию, чем оперативный журнал, и служит доказательством выполненных работ.

В протоколе указывают методику измерения, используемые приборы с данными о поверке, точные результаты, сравнение с допустимыми нормами и подписи ответственных лиц. Это важно при приёмке объектов и при аварийных разбирательствах.

Типовые разделы протокола

Протокол обычно состоит из вводной части с реквизитами объекта, описания измеряемого контура, методики, результатов с графиками/схемами, заключения и подписей. Чем подробнее описаны условия измерений, тем лучше защищены все стороны.

Если протокол оформлен электронно, полезно прикреплять фото момента измерения и сканы поверочных листов приборов — это облегчает аудит и последующий анализ.

Частота проверок и взаимодействие с нормами

Частота проверок устанавливается нормативами и внутренними правилами предприятия. На практике это сочетание периодических проверок и внеплановых замеров после ремонтных работ или жалоб на работу электрооборудования.

Стандарты и правила, например ПУЭ и отраслевые регламенты, задают общие требования, но конкретные периоды и методики целесообразно прописать в локальных инструкциях с учётом специфики объекта.

Практические ошибки и как их избежать

Частые ошибки — неверное подключение вспомогательных электродов, игнорирование соседних токов, отсутствие поверки приборов и формальный подход к журналам. Эти просчёты приводят к ложной уверенности и к пропуску опасных изменений.

Избежать этого помогает простая дисциплина: чек-лист перед измерением, проверка поверки прибора, фотофиксация точки и обязательная запись в журнал. Я лично всегда прошу коллег подписывать журналы сразу после замера — это уменьшает риск утери данных.

Автоматизация учета и преимущества цифровых решений

Переход на электронные журналы и цифровые протоколы экономит время и уменьшает число ошибок при переносе данных. Система с облачным хранением позволяет отслеживать тренды и получать напоминания о сроках поверок или следующих измерениях.

Однако цифровизация требует дисциплины: нужно обеспечить резервное копирование, контроль доступа и правильную структуру записей. Несколько раз я сталкивался с хаосом, когда разные исполнители вели записи в разных форматах — отчёты теряли ценность.

• Рекомендую настроить шаблон протокола в формате, удобном для экспорта в PDF и печати.
• Используйте единые поля для ключевых параметров — это облегчает автоматическую обработку.
• При большом количестве точек полезны QR-метки на шкафах и электрощите для быстрого вызова истории измерений.

Мои житейские наблюдения из практики

Однажды на большом складе мы обнаружили, что заземляющие стержни в одном крыле системы окислены, и сопротивление выросло вдвое за два года. Журнал вовремя отметил тенденцию, и мы успели заменить корродированные участки до серьезных последствий.

В другом случае клэмп-измерения давали завышенные значения из-за соседней линии с мощными токами; простая смена метода на «падающий потенциал» быстро прояснила ситуацию. Эти случаи научили меня не доверять одному типу прибора и всегда проверять данные вторым способом.

Небольшой чек-лист перед выходом в рейд

Перед выездом на измерения быстро пробегусь по списку: приборы — поверка и батареи, вспомогательные электроды, инструменты для зачистки контактов, журнал в резерве и фотоаппарат или смартфон. Это экономит время и обеспечивает качество проверки.

Важно также учитывать сезонность: зимой показатели грунта меняются, и иногда полезно планировать более частые замеры в период пересыхания почвы.

Организованный подход к контролю заземления — сочетание адекватных приборов, точных протоколов и понятных журналов. Это не просто соблюдение правил, а способ работать спокойнее и безопаснее, сокращая вероятность неожиданных отказов и инцидентов.
