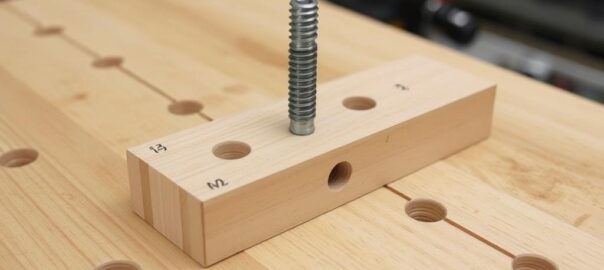

Приспособления для разметки отверстий под конфирматы: кондукторы, точность и практические приёмы

SQLITE NOT INSTALLED

Разметка и сверление под конфирматы — момент, от которого напрямую зависит аккуратность и прочность мебели. В этой статье разберёмся, какие приспособления помогают добиться высокой точности, как выбирать и настраивать кондукторы, и какие приёмы экономят время и уменьшают количество переделок. Текст рассчитан на столяров и домашних умельцев, которые хотят сократить погрешности и избежать типичных ошибок при сборке деталей.

Зачем нужны кондукторы и какие задачи они решают

Кондуктор — не только направляющая для сверла, это инструмент для повторяемости. Он гарантирует одинаковое расположение отверстий на многочисленных деталях, что критично при серийной сборке или изготовлении комплектов.

Хороший кондуктор решает три задачи: удерживает центр отверстия ровно там, где нужно; фиксирует шаг от кромки и от соседних отверстий; и защищает поверхность от свёрлы, уменьшая вероятность сколов и задиров.

Типы приспособлений для разметки

Выделю несколько рабочих классов приспособлений: простые шаблоны, кондукторные пластины с втулками, регулируемые универсальные приспособления и стационарные установки для сверлильного станка. Каждый класс имеет свои плюсы и узкие места.

Простые шаблоны подходят для мелкосерийной работы и быстрого ремонта. Пластины с направляющими втулками дают большую точность и удобны при работе ручной дрелью. Универсальные кондукторы позволяют менять шаг и глубину, а станки — это про скорость и стабильность в производстве.

Шаблоны и лекала

Шаблон — доступный вариант: вырезанная деталь из ДВП или фанеры с нанесёнными отверстиями. Он удобен для одной позиции, но точность сильно зависит от аккуратности изготовления самого шаблона.

Главный плюс шаблона — простота. Минус — износ и возможная неточность при многократном использовании. Для достижения стабильного результата стоит делать шаблоны из более прочного материала и закреплять их жёстко при сверлении.

Кондукторы с направляющими втулками

Это наиболее распространённый вариант среди домашних мастеров: металлическая или пластиковая пластина с втулками под сверло. Втулки позиционируют сверло и снижают люфт, особенно при работе ручной дрелью.

Качественные втулки изготовлены из закалённой стали и выдерживают многократное сверление. Важно подобрать внутренний диаметр втулки в соответствии с используемым сверлом, чтобы не было люфта, но и не было заеданий.

Регулируемые приспособления

Регулируемые кондукторы дают гибкость: меняется расстояние от кромки и шаг между отверстиями. Это удобно при изготовлении различных моделей мебели без изготовления новых шаблонов каждый раз.

Такие приспособления требуют корректной калибровки перед работой. Неправильная настройка приведёт к сдвигам и несоосности, поэтому проверку на контрольных деталях рекомендую делать всегда.

Факторы, влияющие на точность

Точность сверления зависит не только от качества кондуктора, но и от нескольких сопутствующих факторов: состояние сверла, жёсткость зажима, ровность поверхности и умение оператора держать инструмент.

Сверло с потерянной геометрией будет уводить даже в втулке, деталь, зажатая с люфтом, сместится. При ручной дрели даже небольшое биение патрона превращает идеальный кондуктор в источник ошибок.

Сверла и втулки

Держите сверла острыми и чистыми. Для конфирматов чаще используют цельные сверла подходящего диаметра или спецсверла с более прочной кромкой. Втулка должна соответствовать внешнему диаметру сверла, чтобы исключить поперечный люфт.

Проверяйте втулки на износ. Металлическая втулка со временем расширяется и даёт люфт, что особенно заметно при большом объёме сверления. Замена втулки обычно возвращает прежнюю точность.

Зажим и позиционирование

Фиксация заготовки — ключевой момент. Любое смещение между сверлением соседних отверстий приводит к перекосу и нестыковкам при сборке. Используйте струбцины и ограничители, чтобы деталь не двигалась.

Стоп-блоки и упоры помогают устанавливать шаблон в одно и то же положение на каждой детали. Это простая мера, но часто именно она решает проблему рассинхрона отверстий.

Пошаговая инструкция использования кондуктора

Ниже — проверенный алгоритм для работы с пластиной и втулками. Он минимизирует ошибки и экономит время при серийной разметке.

1) Подготовьте заготовки: снимите фаски, очистите торцы от пыли. 2) Закрепите шаблон струбцинами и установите стоп-блок. 3) Проверьте центр отверстия на контрольной заготовке. 4) Сверлите с постоянным усилием, не допуская покачиваний дрели. 5) После каждой партии проверяйте соответствие шаблона и деталей.

Таблица: сравнительная характеристика основных типов кондукторов

Тип	Преимущества	Ограничения
Шаблон из фанеры	Доступность, простота изготовления	Быстро изнашивается, ограниченная точность
Пластина с втулками	Высокая повторяемость, долговечность	Нужна правильная втулка для сверла
Регулируемый кондуктор	Универсальность, настройка под разные задачи	Сложнее в калибровке, дороже
Станок/фрезерный стол	Максимальная скорость и стабильность	Инвестиции, требует места и навыков

Практические советы и частые ошибки

Ниже собраны короткие, но рабочие приёмы, которые помогают улучшить результат без дорогостоящих вложений.

Проверяйте соответствие размеров сверла и втулки перед началом серии. Делайте пробные отверстия на обрезках. Используйте ограничители глубины или насадки-ограничители, чтобы одинаково садить конфирматы во все отверстия.

Избегайте давления в конце сверления — при выходе сверла из материала часто образуются сколы. Снижайте обороты и аккуратно завершайте проход, особенно на ламинированных поверхностях.

Мой опыт

Когда я только начинал делать корпуса из ЛДСП, первой проблемой были смещённые отверстия. Сделал простую пластину из 6 мм фанеры и стал использовать её со струбциной. Результат улучшился, но окончательно дело решило изготовление металлической пластины с втулками: сборка стала быстрой и прогнозируемой.

Позже я освоил регулировку кондуктора под разные толщины панелей. Это сократило время переналадки и уменьшило брак в разы. Небольшая инвестиция в хорошую втулку и пару струбцин окупилась удобством и скоростью.

Как выбрать кондуктор для своих задач

Определитесь с объёмом работы и требуемой точностью. Для разовых ремонтов подойдёт простой шаблон, для мелкосерийного производства — пластина с втулками, а для регулярной сборки большого количества деталей имеет смысл рассмотреть стационарное решение.

Обратите внимание на совместимость втулок и сверл, прочность материала самой пластины, наличие регулировок и удобство зажима. Небольшие дополнительные расходы на качественные втулки и крепления окупятся уменьшением переделок.

Завершение

Точность при разметке и сверлении под конфирматы достигается сочетанием правильного приспособления, корректной подготовки заготовок и дисциплины в работе. Кондукторы дают основу для повторяемости, но без контроля состояния инструментов и надёжной фиксации результата не добиться.

Инвестируйте не только в устройство, но и в отработку методики: пробные отверстия, проверка и настройка перед серией и регулярная замена изношенных втулок скажутся сильнее любых дорогих аксессуаров. Так процесс станет быстрее, а мебель — аккуратнее и прочнее.
