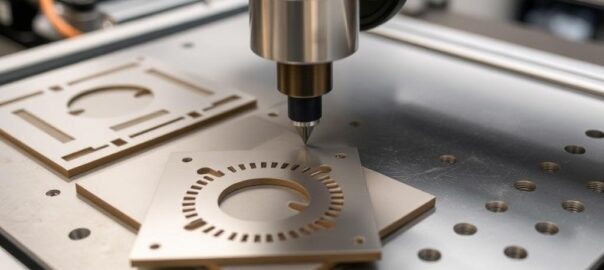

Шаблоны для фрезерования: изготовление, точность, долговечность — практическое руководство

SQLITE NOT INSTALLED

Шаблон превращает рутер в инструмент повторяемости: одна деталь за другой, без постоянной подгонки. В этой статье разберём, как проектировать и изготовлять шаблоны, на что обращать внимание при обеспечении точности и какие приёмы продлевают срок службы изделий.

Основы проектирования шаблона

Проектирование начинается с понимания способа обхождения шаблона фрезой: будет ли у вас направляющий подшипник, направляющая втулка или вы обрабатываете по внутреннему контуру. От этого зависят размер шаблона, его положение относительно линии реза и необходимая компенсация размеров.

Важно заранее заложить посадочные и направляющие элементы: регистрационные штифты, упоры, вырезы для съёма детали. Простая метка на шаблоне экономит время и исключает ошибку при многократном использовании.

Типы шаблонов и их назначение

Различают положительные и отрицательные шаблоны. В положительном шаблоне фреза обходит внешний контур детали, в отрицательном — вырезает внутрь; выбор влияет на ориентацию шаблона и способ зажима.

Есть также комбинированные шаблоны, где одна сторона служит для грубой выдержки формы, а другая — для точной окончательной подгонки. Такие решения удобны при изготовлении корпуса с пазами и фасками одновременно.

Материалы и их свойства

Материал шаблона определяет как точность, так и ресурс. Легко поддаются обработке фанера и MDF, но они быстрее изнашиваются при интенсивной работе; алюминий и фенольные плиты дороже, но держат допуск дольше.

Материал	Точность	Износостойкость	Цена и примечания
MDF	Хорошая при мелкой обработке	Средняя, уязвим к влажности	Недорогой, легко шлифуется
Фанера (х/ф)	Устойчивые допуски при правильном раскрое	Средняя, проявляет слоение при нагрузках	Баланс цена/прочность
Фенольная плита (G-10)	Высокая	Очень высокая	Дороже, отлична при серийном производстве
Алюминий	Очень высокая	Отличная	Тяжёлый и дорогой, требует металлообработки
Пластики (Delrin, HDPE)	Хорошая	Хорошая, особенно Delrin	Химически стойкие, удобны для направляющих

Выбор зависит от тиража: для единичного изделия достаточно MDF, для мелкосерийного производства выгоднее жесткие плиты или металл.

Способы изготовления

Чаще всего шаблоны вырезают на ЧПУ, лазерной резке или вручную фрезером по развертке. ЧПУ даёт повторяемую геометрию и минимальные отклонения, ручной способ подойдёт при нестандартных формах и ограниченном бюджете.

При ручной резке оставляйте технологический запас и не торопитесь: контрольные проходы с мелким шагом снимают внутренние напряжения и предотвращают сколы. Для сложных внутренних контуров удобны фрезы с подшипниками; для наружных лучше направляющие втулки.

Компенсация и точность

Точность шаблона зависит не только от материала и станка, но и от выбранной стратегии реза. Важный момент — учёт радиуса фрезы и направляющих элементов: шаблон должен быть спроектирован с поправкой, иначе готовая деталь не совпадёт с размерами чертежа.

Если вы используете подшипниковую фрезу, поведение простое: подшипник следует по шаблону, и шаблон проектируется в размере финальной детали. При использовании направляющей втулки шаблон требуется смещать на величину радиальной разницы между втулкой и фрезой, иначе получим систематическую ошибку.

Практические допуски

При ручной или полуавтоматической обработке реалистичный допуск лежит в пределах 0,1–0,5 мм при аккуратной технологии. Для высокой точности и серийной обработки разумно выбирать металлические шаблоны и поддерживать инструмент в хорошем состоянии.

Контроль размеров стоит выполнять по шаблону и контрольной детали на каждом этапе: это минимизирует накопление погрешностей при многократных проходах.

Крепление и управление вибрацией

Надёжный зажим — половина точности. Чтобы шаблон не смещался, используйте комбинацию точечных зажимов и суспензионных упоров; при этом лучше избегать чрезмерного давления вблизи тонких участков, чтобы не деформировать материал.

Вибрации уменьшают срок жизни шаблона и портят чистоту кромки. Чем короче выступ фрезы и чем жёстче конструкция шаблона, тем чище рез и меньше износ. Поддержание инструмента и правильный режим резания здесь важнее, чем декоративные ухищрения.

Усиление и защита шаблонов

Чтобы продлить ресурс, усилите критические зоны металлическими вставками или полосами. Небольшие полоски латуни или стальные пластины на местах контакта с направляющими втулками предотвращают выкрашивание и размывание кромок.

Дополнительное покрытие — лак или тонкий слой эпоксидки — защитит древесные материалы от влаги и частичного истирания. Важно не переборщить: толстое покрытие меняет геометрию и добавляет погрешность.

Обслуживание и замена

Регулярно проверяйте шаблон на износ по краю и числу мелких сколов. Малейшее закругление кромки даёт накопленную погрешность в каждом цикле; проще заменить вставку или сделать новый шаблон, чем пытаться компенсировать это постоянными поправками.

Храните шаблоны в горизонтальном положении, вдали от высоких температур и влаги. Пометка на шаблоне с указанием используемых фрез, направляющих и рекомендованных скоростей значительно экономит время при повторной настройке оборудования.

Практические советы и чек-лист

• Всегда делайте пробный проход на обрезке материала перед основной серией.
• Используйте регистрационные штифты для повторяемых операций — это уменьшит время наладки в несколько раз.
• Записывайте, какие фрезы и втулки применялись; это помогает восстановить параметры при следующем запуске.
• При серийном производстве используйте сменные вставки в местах наибольшего износа.
• Следите за степенью остроты фрез и за подачей: режущая кромка влияет на чистоту шаблона и на его ресурс.

Личный опыт

В моей мастерской был случай, когда для серии мебельных фасадов я сначала сделал шаблон из MDF. Через пару десятков деталей кромка начала «плыть», и я потерял время на подгонку. Решение оказалось простым: следующий шаблон я сделал из фенольной плиты с латунной вставкой в точке опоры направляющей. Серия прошла с минимальными отклонениями и без допиливаний.

Этот опыт показал, что начальные вложения в качественный шаблон окупаются при многократной обработке. Иногда лучше потратить пару часов и материалы на изготовление надёжного шаблона, чем терять время на исправления каждой детали.

Когда нужен металлический шаблон

Металл оправдан в условиях высокой нагрузки и строгих допусков: при массовом производстве, при работе с твердыми пластиками или при необходимости долговременной геометрической стабильности. Алюминий и сталь требуют станочной обработки, но результат — стабильные размеры и меньшая подверженность износу.

Если есть возможность, сочетайте решения: основной шаблон из металла и сменные вложения для участков, где контакт наиболее интенсивен. Это даёт баланс стоимости и ресурса.

Заключительные мысли

Шаблон — не просто копир; это инструмент, который экономит время и повышает качество при правильной проектировке и обслуживании. Выбор материала, способа крепления, учёт режущих инструментов и регулярный контроль — все эти элементы работают в связке.

Планируйте шаблоны с запасом на износ, документируйте настройки и не жалейте усилий на пробный прогон. В долгосрочной перспективе это снижает количество дефектов и ускоряет производство.
