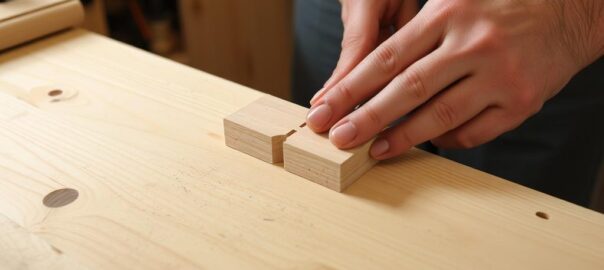

Соединение шип‑паз вручную: разметка, выборка, подгонка — мастерская точность без станка

SQLITE NOT INSTALLED

Шип‑паз — один из тех приёмов, которые делают мебель прочной и честной: видна работа, а не только клей и шурупы. В этой статье разобираю последовательность действий, инструменты и приёмы, которые позволяют получить аккуратное соединение вручную, без дорогого оборудования. Поделюсь советами, которые выработал за годы работы в маленькой столярной мастерской, и покажу самые частые ошибки, которые портят результат.

Подготовка: выбор материала и проектирование шипа

Начинать следует с выбора древесины и размеров заготовок. Толщина шипа и глубина паза зависят от шага нагрузки и размеров детали, но есть проверённые пропорции, которыми я пользуюсь в большинстве работ.

Важно учитывать направление волокон: шип обычно делают из той же пласти заготовки, чтобы волокна продолжались. Это уменьшает риск сколов на гранях и улучшает прочность при склеивании.

Пропорции шипа и паза

Общие правила помогают быстро принимать решения и не терять времени на пересчёты. Ниже таблица с простыми рекомендациями для рам и стоек.

Толщина заготовки, мм	Толщина шипа, мм	Глубина паза, мм	Длина шипа, мм
18	6–7	10–12	20–25
20–25	7–9	12–16	25–30
30–36	10–12	18–22	30–40

Эти значения — отправная точка. В плотных породах шипы можно делать чуть тоньше, в мягких — толще, чтобы не ослаблять плечи детали.

Разметка: как не ошибиться с линиями

Разметка — половина успеха. Точность здесь критична: линия плеча шипа определяет видимую кромку и силу упора. Работать лучше ножом и стуслом, а не простым карандашом.

Сперва переносим все критические оси с чертежа на деталь. Пользуюсь комбинированным угольником и рейсшиной или маркшейдерским шилом для тонкой линии, которая не стирается при обработке.

Пошаговая разметка

1) Намечаем центр ширины детали и линию, где будет располагаться шип. Это удобнее делать от кромки, а не от центра, если детали нестандартные. 2) Отмечаем плечи шипа — они задают плоскость отпила. 3) Отмечаем глубину паза на боковой кромке тыловой детали, чтобы не перерубить стенки при выборке.

Я всегда проверяю направление волокон и оставляю небольшой припуск на подгонку: лучше снять миллиметр, чем догонять лишние доли миллиметра в стыке.

Выборка материала для шипа: техника реза

Выборка шипа делится на две операции: отпиление плеч и снятие щеки. Для плеч применяю тёс или малую ножовку, а для щеки — тонкое полотно японской пилы. Главное — держать пилу точно по разметке и не сдвигать линию.

После отпила щёку проверяю на торце. Если есть неровности, аккуратно подправляю стамеской, двигаясь от края к центру, чтобы не отколоть волокна.

Инструменты и приёмы

Для ручной работы пригодятся следующие инструменты:

• маркер-рейсшина или кернер;
• разметочный нож и угольник;
• тонкая ножовка по дереву (лучше японская);
• набор стамесок разных ширин и добойник;
• маленький рубанок для плеч шипа;
• молоток или деревянный киянка.

При отпиле держите заготовку в тисках так, чтобы линия была у края стола: это уменьшит вибрации и позволит вести пилу точно. Я часто использую доску-подкладку, чтобы избежать заусенцев на обратной стороне.

Выборка паза: аккуратно и последовательно

Паз можно делать двумя способами: выдалбливать мортером или сверлить серию отверстий, а затем чистить стамеской. Для ручной столярки я предпочитаю мортерную стамеску и добойник — это даёт ровные стенки и меньше стружки.

Работа начинается с разметки: боковые линии паза переносятся острым шилом, затем по меткам снимается верхняя кромка. Глубину паза контролируем отметкой на стамеске или шаблоном.

Практические советы при выборе паза

Если делаете сквозной паз, оставляйте небольшую фаску на входе, чтобы шип легче заходил и не расщеплял кромку. При глубоком пазе работайте слоями: не пытайтесь выбить весь материал за один удар.

Часто для ускорения я делаю серию вертикальных пропилов пилой с тонким полотном, затем выбиваю остатки стамеской. Такой метод экономит сили силы и даёт более ровную поверхность стенок.

Подгонка шипа и проверка посадки

Подгонка — творческая часть, где точность и чувство материала решают всё. Шип должен входить с лёгким сопротивлением, но без принудительной силы. Я проверяю посадку несколькими приёмами: сухая сборка, маркировка точек контакта клеем и лёгкая подгонка стамеской.

Если шип заедает по плечу, убираю лишнее на плоскости, а не на торце. Это сохраняет геометрию и обеспечивает ровный вид соединения после склеивания.

Контрольные методы

Для точной подгонки полезны следующие приёмы:

• сухая сборка и пометка контактных мест мягким карандашом;
• использование тонких прокладок для проверки зазора;
• шлифовка шипа на бруске при минимальных снятиях.

В моей практике лучшая гарантия — две-три пробных сборки на обрезках того же материала. Это экономит время и нервные клетки перед финальным склеиванием.

Фиксация и склеивание: что важно помнить

Перед нанесением клея снимите последние микроприпуски и проверьте сухую сборку ещё раз. Наносите клей тонким слоем на шип и внутрь паза, избегая чрезмерного количества, иначе клей выдавится и оставит следы.

Зажимать соединение следует равномерно, контролируя образование щелей. Если есть излишки клея, быстро удалите их влажной тряпкой до схватывания, иначе после высыхания удалить будет сложнее.

Советы по склеиванию

Используйте подходящий клей для породы дерева. Для твёрдых пород подойдет ПВА с высокой прочностью, а для влажных условий — полиуретановый клей. Важно не допускать провисания соединения: подложите прокладки и при необходимости используйте дополнительные струбцины.

Первое время после склейки не трогайте изделие; дайте клею набрать прочность согласно инструкции производителя. Обычно этого хватает, чтобы соединение выдерживало монтажные нагрузки.

Частые ошибки и как их избежать

Самые типичные ошибки — неправильная разметка, слишком толстый или тонкий шип, неровные плечи и неаккуратная выборка паза. Все эти проблемы решаются внимательной подготовкой и тестовой сборкой.

Я заметил, что многие торопятся с пилой. Медленнее и точнее — правило, которое спасает большинство проектов. Если сомневаетесь, делайте пробный шип на обрезке.

Короткий чек‑лист перед сборкой

• Проверена ориентация волокон и припуски на усадку.
• Все линии разметки острые и видимы.
• Шип и паз совпадают по глубине и ширине с допуском ±0,5 мм.
• Пробная сборка показала равномерную посадку.
• Инструменты острые и подготовлены к финальной работе.

Этот список храню у себя в мастерской на бумажке — помогает не упустить мелочи, которые дорого стоят в готовом изделии.

Работа вручную требует терпения и внимательности, но она даёт преимущество: вы видите структуру дерева, чувствууете плотность и нюансы посадки. С опытом эти операции становятся ритмом, а результат — устойчивое и красивое соединение, которое не стыдно показать заказчику.
