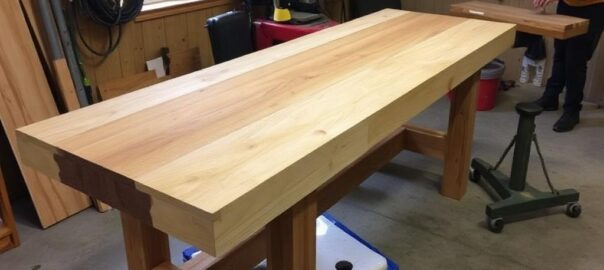

Усиление столешницы верстака: материалы, способы, расчёт нагрузки — как сделать рабочую поверхность надёжной
Содержание
SQLITE NOT INSTALLED
Столешница верстака — сердце мастерской. Она принимает пилы, молотки, тиски и невидимые миллионы ударов повседневной работы, поэтому слабый или прогибающийся настил раздражает и мешает точности. В этой статье разберём, какие материалы подходят для усиления, какие конструкции работают лучше всего и как быстро прикинуть несущую способность и ожидаемую деформацию.
Материалы: выбор в зависимости от задачи
При выборе материала важно смотреть не только на стоимость, но и на жёсткость, влагостойкость и способность держать крепёж. Для плотной рабочей поверхности чаще используют массив, фанеру, плиты (MDF, ДСП) и различные металлы — каждый из них имеет свои сильные стороны.
Ниже — краткая сводка по основным материалам, их модулю упругости и практическим замечаниям.
| Материал | Модуль упругости E (порядок) | Комментарий |
|---|---|---|
| Сталь | ≈210 ГПа | Высокая жёсткость и прочность, подходит для каркасов и ребер; тяжёлая и требует антикоррозийной обработки. |
| Алюминий | ≈69 ГПа | Лёгкий и коррозионностойкий, но уступает стали по жёсткости; применяют для лёгких рам и профилей. |
| Твёрдая древесина (дуб, бук) | ≈8–14 ГПа | Хорошая износостойкость; при достаточной толщине даёт надёжную поверхность. Чувствительна к влаге. |
| Фанера | ≈6–10 ГПа | Стабильная и многослойная структура, прекрасно работает в торсионных коробках и многослойных панелях. |
| MDF / ДСП | ≈2–4 ГПа | Недорого и ровно, но слабее по изгибу и крепёжным свойствам; лучше использовать в сочетании с металлическим каркасом. |
Для столешницы экономически целесообразно сочетать материалы: верх — твердая древесина или толстая фанера для работы с инструментами, а под ней — металлический каркас или торсионная коробка для жёсткости.
Способы усиления: от простых до профессиональных
Существует несколько подходов, которые можно комбинировать в зависимости от бюджета и навыков. Коротко перечислю наиболее проверенные решения и их сильные стороны.
Выбор метода зависит от ожидаемых нагрузок, размеров столешницы и требуемого уровня жёсткости. Ниже — набор практических вариантов.
- Добавление металлических рёбер или уголков под столешницу — простой и эффективный способ снизить прогиб.
- Изготовление торсионной коробки из фанеры — почти идеален для больших столов: лёгкий и очень жёсткий при малой толщине.
- Ламинирование или склейка слоёв твёрдой древесины — увеличивает толщину и прочность, подходит для долговечных мастерских.
- Установка несущего стального каркаса (трубы, профиль) — для максимальной надежности и долговечности при больших нагрузках.
Рёбра и уголки под столешницей
Один из самых простых способов — прикрутить под столешницу металлические уголки или П-образные рёбра через шаг 200–400 мм. Такое усиление почти не увеличит вес, зато сильно уменьшит прогиб при точечных нагрузках.
Важно располагать рёбра перпендикулярно направлению прогиба. Для длинных столешниц лучше использовать профильную трубу 40×20 мм или уголок 50×50 мм — они дают заметно большую жёсткость, чем тонкая полоса металла.
Торсионная коробка
Торсионная коробка — это две тонкие панели фанеры, склеенные и соединённые сеткой внутренних переборок. Конструкция почти не гнётся и при этом остаётся относительно лёгкой.
Для домашних условий делаю такой короб как: фанера 12 мм верх и низ, переборки каждые 100–200 мм. В моей мастерской такой стол выдержал многокилограммовую прессовку и не показал заметного провиса даже спустя год.
Ламинирование и склейка слоёв
Склеивание нескольких досок в монолитную столешницу увеличивает её толщину и однородность. Чем больше высота сечения, тем выше момент инерции и тем меньше прогиб.
При склейке обращайте внимание на направление волокон и влажность древесины — неправильно подготовленные слои дадут коробление со временем.
Как считать: базовые формулы и пример
Для приблизительной оценки достаточно классических формул сопротивления материалов. Предположим, столешница опирается на два конца (простой случай, самый распространённый).
Нужные формулы:
- Максимальный изгибающий момент при равномерно распределённой нагрузке w (Н/м) на пролет L: Mmax = wL^2 / 8.
- Максимальное напряжение при изгибе для прямоугольного сечения: σ = M * y / I, где y — расстояние до нейтральной оси (половина толщины), I = b*h^3 / 12.
- Максимальный прогиб при равномерной нагрузке: δmax = 5wL^4 / (384EI).
Пример: столешница длиной 1,8 м и шириной 0,6 м, толщина 40 мм. Допустим, равномерная рабочая нагрузка 200 кг (≈1962 Н).
Тогда w = 1962 / 1,8 ≈ 1090 Н/м. Mmax = 1090 * 1,8^2 / 8 ≈ 441 Н·м. Параметры сечения: b = 0,6 м, h = 0,04 м, I = b*h^3/12 ≈ 3,2·10^−6 м^4. Расстояние y = 0,02 м.
Напряжение σ ≈ M*y/I ≈ 441 * 0,02 / 3,2e-6 ≈ 2,8 МПа. При модуле упругости древесины E ≈ 11·10^9 Па максимальный прогиб составит около 4,2 мм, что укладывается в типичные требования жёсткости для верстаков (L/360 ≈ 5 мм).
Из этого примера видно: достаточно толстой панели 40 мм и широкой 600 мм, чтобы выдержать бытовые и профессиональные нагрузки. Если ожидаются точечные сильные нагрузки или большие пролёты, нужно усиливать каркас или делать торсионную коробку.
Безопасность расчётов и коэффициенты
Всегда учитывайте запас прочности. Для верстаков часто используют коэффициент 2–3, чтобы учесть динамические и точечные нагрузки, неоднородность материалов и возможные дефекты креплений.
Если в расчётах напряжения близко к пределу прочности материала, лучше увеличить толщину, добавить ребра или перейти на металлический каркас. Не забывайте о креплении — хороший болтовой стык порой важнее самой толстой доски.
Практические советы при выполнении усиления
Небольшие, но важные приёмы: при прикручивании рёбер заранее просверлите направляющие отверстия в древесине, используйте шайбы под головки, чтобы не вырывать материал. Для фанеры и MDF применяйте специальные длинные саморезы для столярных работ.
Если делаете коробку, клеите переборки под прессом или с использованием струбцин: плохой контакт клея уменьшит прочность конструкции. Для защиты от влаги лучше покрывать столешницу полиуретаном или эпоксидным лаком — это продлевает срок службы и делает уборку проще.
Рассмотрите монтаж тисков ближе к опоре стола: точечная нагрузка на край без опоры создаёт высокий момент и местные повреждения. Я практикую установку тисков на усилённые участки с металлической вкладкой под столешницей — так жесткость и долговечность заметно повышаются.
Когда нужен профессиональный подход
Если столешница очень длинная, под неё предполагаются тяжёлые прессы или станки, лучше обращаться к инженеру. Для серьёзных нагрузок расчёты обязательно учитывать как изгиб, так и срез, устойчивость креплений и влияние концентрации нагрузок.
Для большинства домашних мастерских же достаточно сочетания толстой панели с металлическими ребрами или торсионной коробки. Это даёт хороший результат при разумных затратах и простоте изготовления.
Усиление столешницы верстака не требует сложных технологий: важно понять реальные нагрузки, выбрать подходящий материал и применить один из надёжных приёмов усиления. Немного расчётов и аккуратная сборка подарят стабильную поверхность, на которую можно опираться во всех проектах — от грубой слесарной работы до деликатного столярного дела.
