Управление водяным теплым полом

Содержание

Водяной теплый пол, как происходит регулировка температуры?

Водяной теплый пол является низкотемпературной системой отопления. В нём течёт теплоноситель, температура которого редко превышает 41 °C. Таким образом если мы будем уменьшать температуру на котле до 50 °C, то радиаторы (привожу как пример) на втором этаже уже будут холодными, а на первом этаже, где у нас проложена система теплого пола, будет всё также жарко. Так работает узел подмеса водяного теплого пола. О том, что это такое и как сделать водяной теплый пол здесь.

Всё дело в том, что узел управления водяного теплого пола не связан с автоматикой котла и реализован на трехходовом термостатическом клапане. Он и отвечает за подачу в систему теплоносителя определенной температуры. Если его не будет, то мы сможем ходить по полу только в тапочках с толстой подошвой и чувствовать себя как на сковородке.

Блок управления водяным теплым полом регулирует количество горячего теплоносителя, поступающего из котла, и смешивает его с уже остывшим теплоносителем, который вернулся по системе охлажденным. Таким образом происходить регулировка температуры всех водяных контуров теплого пола. Этот блок управления водяным теплым полом принято называть узлом подмеса. Как понятно из названия он подмешивает в горячую воду холодную и создает оптимальную температуру.

Если у вас уже смонтирована система такого отопления, то чтобы отрегулировать температуру вам необходимо найти тот самый блок управления водяным теплым полом (узел подмеса) и повернуть имеющийся терморегулятор (обычно по часовой стрелке, чтобы уменьшить температуру и против часовой стрелки, чтобы прибавить) (на картинке регулятор зеленого цвета дискретное значение +/- 1 °C).

Важно! Регулировка температуры системы водяного теплого пола происходит постепенно. Прибавили 1 – 2 °C, необходимо ждать не меньше чем 2 часа. Это обусловлено большой инерционностью системы. Быстрого изменения не произойдет. Имейте это ввиду.

Стандартный узел подмеса имеет дискретное значение в регулировке и составляет обычно 1 °C. Т.е. один щелчок 1 °C прибавили или уменьшили — ждём.

В чем особенность управления водяными полами

Для того, что бы понять в общих чертах, как можно управлять отопительной коммуникациями теплого водяного пола, необходимо иметь представление о том, что собой представляет такое вид обогрева. Важно знать устройство каждого узла и агрегата, каким образом и принципом действия отличается то или иное оборудование и каково его место в едином комплексе.

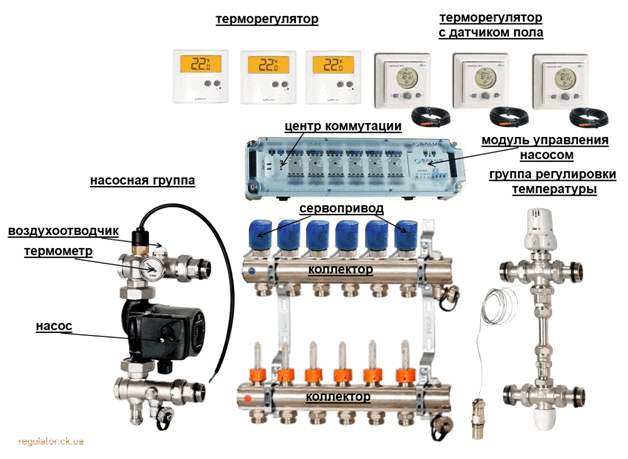

Рисунок – схема дает представление о том, какие приборы и устройства составляют единый блок управления водяными полами. Сюда входят:

насосный узел;
коллектор с двумя частями (подача и сбор);
байпас с предохранительными клапанами;
терморегуляторы температуры воздуха;
терморегуляторы температуры нагрева пола;
модуль управления рабочими блоками и коммуникаций системы.

На первый взгляд довольно большое количество самых разных приборов может ввести в заблуждение, что теплый пол сложная в отоплении отопительная система. На самом деле, правильно настроенный насос, отрегулированные термостаты на предохранительных клапанах, настроенные расходомеры, воздухоотводчики и спускные клапаны имеют вполне понятную конструкцию и достаточно просты в эксплуатации.

На заметку: любая схема управления отопительным оборудованием, включая теплые полы, должна быть максимально понятной, доступной и удобной в эксплуатации.

Регулировка температуры водяного теплого пола раздельно по комнатам

В случае, когда вы только планируете сделать отопление в доме с водяным теплым полом, можно организовать раздельное управление температурой по комнатам.

Для этого следует спроектировать укладку контуров теплого пола зонировано. Т.е. труба контура водяного пола должна быть проложена только в одной комнате. Если площадь комнаты больше, чем 12 кв. м. следует уложить два или три контура трубы.

При этом смесительный узел будет общим, температура теплоносителя будет также регулироваться на весь коллектор одновременно. Т.е. во всей системе теплого пола температура будет задана узлом подмеса и не будет отличаться.

Как же сделать управление теплым полом водяным с несколькими контурами? Для этого нам необходимо будет приобрести сервоприводы «нормально открытые» (желательно, но не обязательно). По одному на каждый контур, которым мы собираемся управлять.

Установить в каждой комнате термодатчик (терморегулятор). В продаже имеются как проводные, так и беспроводные варианты. Функционал может быть также различным. От простого механического вкл./выкл. До сложного управление температурой по времени дня и ночи. Стоимость будет различаться.

Проводная регулировка температуры по комнатам

Если термодатчики проводные, то необходимо будет проложить трехжильные провода от них к коллектору. В этом случае управление будет идти непосредственно на сервопривод и никакой контроллер дополнительно не требуется.

Беспроводная регулировка температуры ТП

Если термодатчики беспроводные, то никаких коммуникаций больше не потребуется. Такое решение будет актуально если ремонт уже закончен, и вы хотите сделать управление температурой водяного теплого пола в конце ремонта.

В таком случае автоматика будет располагаться в непосредственной близости от блока регулировки температуры и приводить в действие сервоприводы. А с датчиков будет только передаваться сигнал о включении и/или выключении на контроллер автоматики. А контроллер в свою очередь будет подавать или снимать напряжение с привода.

Как работает сервопривод для теплого пола?

Сервопривод — это электромеханическое устройство, которое позволяет открывать и перекрывать линию на обратке теплоносителя отдельного контура.

Как работает сервопривод для теплого пола? Он состоит из электропривода и нажимного штока — этот шток воздействует на клапан, который находится в коллекторе теплого пола и в зависимости от состояния терморегулятора принимает открытое или закрытое положение.

Регулировка расхода по контуру осуществляется со стороны подачи теплоносителя.

Сервопривод накручивается на обратный коллектор. На тот контур, которым следует управлять (т.е. вы должны знать где какой контур на коллекторе куда идет труба от него). У коллекторов для теплого пола (если вы ставили именно такой) резьба для установки сервопривода унифицирована. Т.е. подойдет любой.

Для установки сервопривода необходимо снять штатный колпачок и накрутить сам сервопривод.

После установки сервоприводов на все контуры, необходимо соединить их с управляющим блоком (в случае беспроводной системы). Настроить сигналы с терморегуляторов. Т.е. определить каналы, по которым они будут управлять тем или иным сервоприводом. Или подключить их напрямую к термодатчикам если они проводные. И тогда управление будет осуществляться напрямую подачей или отсутствием питания на сервоприводе.

Сервоприводы могут быть «нормально открытые» или «нормально закрытые». Это значит, когда напряжение отсутствует он позволяет теплоносителю циркулировать (нормально открытый). Или не позволяет (нормально закрытый).

Какой сервопривод ставить на управление температурой водяного теплого пола?

Логичнее выбрать «нормально открытый». При таком варианте на сервопривод в большем %-ном соотношении по времени напряжение подаваться не будет и теплоноситель будет циркулировать (т.е. отопление будет работать). Однако большинство (если не все) терморегуляторы или блоки управления температурой теплого пола позволяют управлять как нормально открытыми, так и нормально закрытыми сервоприводами в зависимости от клемм к которым их подключат.

Что лучше, механика или автоматика?

Сегодня на рынке представлен большой выбор таких устройств от различных производителей. Отметим, что первые системы тёплых полов оснащались терморегуляторами механического типа. Однако такой способ настройки нужной температуры тёплого пола был неудобным, так как требовал постоянного контроля со стороны человека. В продаже до сих пор есть такие модели, и стоит сказать, что за это время их продажи не очень-то снизились.

Спустя некоторое время на смену механическим пришли электронные терморегуляторы, которые позволяют управлять тёплыми полами в автоматическом режиме. С их появлением у людей пропала необходимость вести постоянный контроль за температурой нагрева пола. Вот только их цена несколько выше, чем на первые, но не на столько, чтобы лишать себя удовольствия освободиться от постоянного контролирования температуры.

Если ваш бюджет не позволяет приобрести дорогой автоматический контролёр, то можно установить механическое устройство, пусть оно и не отличается большим количеством функций, но простоту его установки и управления тоже можно отнести к большому плюсу, а если сюда прибавить невысокую стоимость, то такой терморегулятор станет подходящим решением для системы тёплый пол при ограниченном бюджете.

Чтобы понять, какое управление тёплым полом лучше, давайте проведём сравнение автоматических и механических термостатов. А чтобы было понятней, сравнение мы приведём в таблице по нескольким параметрам:

Параметры сравнения	Механический термостат	Автоматический термостат
Цена устройства	От 3-4 тысяч рублей	От 9 до 20 рублей
Управление работой	В ручном режиме	В автоматическом режиме
Экран	Отсутствует	Имеется
Термоизмерительное устройство	Отсутствует. Измерение температуры нагрева тёплого пола происходит с помощью тактильного ощущения	Имеется. Температурный датчик контролирует поддержание нужных параметров

Принципиальная разница – автоматическое или ручное управление

Для того что бы сделать выбор в пользу ручного варианта управления или сделать ставку на то, что автоматика для управления работой водяного тёплого пола лучше, надо разобраться в базовых понятиях. Нужна ли автоматизация отопительного оборудования? Насколько этот трудоемкий процесс и дорогой. Удобна или практична ручная регулировка отопительной системы?

На заметку: автоматизация теплых полов существенно отличается в цене от аналогичных работ, связанных с электрическим вариантом обогрева.

Следует сказать, что для отопления, в котором основная ставка делается на жидкий теплоноситель, механизмы контроля и регулировки выглядят куда сложнее, чем в случае с электрическими аналогами теплых полов. Вся сложность заключается в том, что управление водяным полом осуществляется в постоянной динамике. Для того, что бы получить заданную температуру в отапливаемом помещении, добиться того, что бы поток горячей воды достигал самых крайних участков водяной петли, необходимо менять технологические параметры каждого элемента оборудования. Показания термостата влияют на работу трехходового клапана и работу насоса, расходомер определяет скорость и интенсивность потоков теплоносителя в каждой водяной трубе.

Взвалить на себя бремя самостоятельной ручной регулировки работы каждого прибора, значит забыть о покое и комфорте. Данная картина характерна для полноценной отопительной системы теплых полов, работающей на основной обогрев жилого помещения. Здесь автоматика для теплого пола играет ключевую роль в поддержании оптимального режима работы.

Вариант с ручным управлением

В случаях, когда речь идет о греющих полах на ограниченной площади, можно решить задачу гораздо проще, прибегнув к ручному управлению. Если ли альтернатива автоматизации? Есть, если говорить о том, что обогрев осуществляется отопительными контурами небольшой длины и на ограниченной, небольшой площади.

При ручной регулировке манипуляции выглядят следующим образом:

между трубой подачи и обраткой устанавливается перемычка;
вместо обычного тройника на участке, между перемычкой и основной трубой устанавливается трехходовой кран, пускающий или перекрывающий водный поток;
сразу после трехходового крана монтируется циркуляционный насос;
коллектор имеет дросселя на сборной гребенке, осуществляющие регулировку работы каждого водяного контура в отдельности. Верхняя часть коллектора оснащается отсекающими клапанами;
на обратной трубе устанавливается байпас, перемычка, позволяющая пустить воду из обратки по малому кругу.

Простая и понятная схема дает полное представление о том, как осуществляется управление системой отопления «теплые полы» в ручном режиме.

На заметку: следует сразу сказать. При ручном управлении теплые полы обойдутся вам значительно дешевле. Однако данная схема имеет существенный недостаток. Это принцип регулировки имеет большую инерционность. Другими словами. После перестановки регуляторов приборов и устройств изменения происходят в течение определенного времени. Давая результат только через 3-4 часа.

Причина такой медленной реакции заключается не в самом оборудовании, а в принцип обогрева. Бетонная стяжка, чрезмерно нагретая горячим теплоносителем будет остывать довольно долго. И, наоборот, при недостаточном прогреве, потребуется немало времени, что бы бетонный пол нагрелся до необходимой температуры. Добиться в таком случае оптимальных параметров температуры воздуха внутри помещения задача проблематичная.

Что бы иметь в помещении комфортную температуру, вам потребуется в течение суток, несколько раз самостоятельно регулировать проходимость коллектора отопительных контуров и оценивать работу других приборов.

Теплый пол без автоматики

Теплый пол может вообще не оснащаться автоматическим оборудованием. Чтобы он заработал достаточно включить циркуляционный насос, например, вставить вилку в розетку.

Настройки по температуре могут выполняться вручную. При этом вручную задается общая температура с помощью термоголовки смесительного узла. Затем, при необходимости, балансировочными кранами на коллекторе теплого пола настраивается поток (отдаваемая мощность) по каждому контуру.

При этом пользователи руководствуются субъективными ощущениями тепла в комнатах и степени нагрева полов, комнатными термометрами, а также термометрами, встроенными в подачу и обратку на коллекторе.

При настройке теплых полов, как вручную, так и с помощью дистанционного управления, необходимо учитывать большую тепловую инертность тяжелой стяжки. Поэтому настройки могут происходить постепенно в течении нескольких дней.

Обязательная защита в управлении

В цепи включения циркуляционного насоса теплого пола должно присутствовать реле тепловой защиты. Это температурное реле обычно размещается на подающем трубопроводе из смесительного узла на коллектор, и настраивается на размыкание цепи при достижении температуры +55 градусов.

Если термоголовка смесительного узла по каким-то причинам работает ошибочно и дает слишком высокую температуру на выходе, то указанное реле выключает насос, защищая стяжку.

Указанное реле может не устанавливаться если температурная защита осуществляется термоклапаном (термоголовкой) механического действия.

Еще одна механическая защита — байпас между гребенками подачи и обратки коллектора теплого пола. Байпас оборудуется встроенным дифференциальным клапаном. При закрытии (прикрытии) кранов на коллекторе значительно ограничивается расход жидкости через насос, возникают перегрузки, появляется шум жидкости. Разгрузить насос и снизить давление, стабилизировать работу, поможет этот байпас.

Также отдельные производители предлагают и модуль управления насосом теплого пола, который включает насос только тогда, когда открыт хотя бы один из сервоприводов на коллекторе.

Далее рассмотрим приборы и оборудование автоматики. С помощью следующих средств теплым полом можно управлять в дистанционном режиме или полностью автоматизировать его работу.

Комнатный термостат управляющий аппаратурой

Комнатный термостат предназначен для управления оборудованием обогреваемых водяных полов, которое осуществляется в 2-х позициях, — «да», «нет».

При достижении задаваемой температуры термостат либо замыкает, либо размыкает электрическую цепь. Это зависит от принятой производителем схемы управления.

Но чаще комнатный термостат управляет нормально закрытым сервоприводом. Т.е. при достижении заданного порога подается напряжение и сервопривод включается до снятия напряжения.

Обычно пару термостат-сервопривод приобретают от одного производителя, тогда вопроса согласования оборудования не возникает.

Комнатный термостат может размещаться в стандартной распределительной коробке электросети, заделанной в стену и подключается к скрытой проводке. Сам же термостат может быть разных модификаций, в т.ч. электронный или со встроенным механическим датчиком (обычно с большой погрешностью), с выносными датчиками встраиваемыми в стяжку теплого пола.

Пользователь управляет термостатом вращением ручки (настройка температуры), клавишами настройки, а также включения и выключения, прибор снабжается индикатором работы или табло с информацией.
Производитель прилагает и схему подключения термостата к другому оборудованию.

Хронотермостат

Хронотермостат — электронный программируемый прибор с датчиками температуры воздуха в комнате. В отличие от простого термостата снабжен программируемым процессором.

Этим прибором можно задавать температуру в помещении на некоторый период времени вперед, обычно на сутки или на неделю.
Как правило снабжен вшитыми настройками на режимы отопления «комфортный» и «эконом», а также защитой от замерзания теплоносителя.

Управляет, как и обычный термостат, сервоприводом, насосом, выдавая команды «да», «нет».

Сервоприводы

Конструкции могут быть разные, но в системе теплого пола для управления термоголовкой или настроечным вентилем, часто используется импульсный сервопривод. Приводится в движение расширением жидкости в сильфоне при ее нагреве встроенными нагревательным элементом. Рабочее напряжение 220 или 24 В.

Работает по сигналам (выполняет команды) термостатов, контроллеров, или отдельных встроенных датчиков.

Контроллер

Программируемое управляющее устройство. Может выполнять множество функций по обеспечению автоматизации управления теплым полом, в том числе:

измерение и индикация температуры воздуха в комнатах и теплоносителя;
обеспечение питания сервоприводов переменным напряжением 24 В и управление ими.

Но главной способностью контролера является обеспечение погодозависимого управления, — вычисление требуемой величины выходного сигнала управления в соответствии с показаниями датчика наружной температуры по заданному пользователем графику зависимости температуры теплоносителя от температуры наружного воздуха.

Впрочем, надобность подобной автоматики для теплого пола (установки контроллера) многими специалистами и пользователями с опытом ставится под сомнение. Насколько нужна погодозависимая автоматика, подробней об автоматизации отопления

А если надобности в подобном управлении нет, то и дорогой контроллер соответственно не нужен.

Схемы управления теплыми полами

Приведена типичная схема теплых полов с элементами автоматики — выносными термостатами расположенными в разных комнатах и сервоприводами установленными на балансировочных кранах коллектора.

При этом термостаты подключены к общему коммутационному устройству, сблокированному с контроллером (защитным) насоса.

Указан байпас с дифференциальным клапаном, который предохраняет насос от поломки, и защитное термореле

На следующих схемах показаны несколько обычных вариантов автоматизации теплых полов.

Термостат, расположенный в комнате, управляет включением насоса теплых полов —
Включением насоса управляет датчик температуры, заделанный в стяжку.
Здесь датчик (датчики) управляют сервоприводами на контурах, — наиболее дорогое решение, но без контроллера.
Один термостат с датчиком стяжки управляет сервоприводом на термостатическом клапане, регулируя температуру сразу всего теплого пола.

Как будет управляться теплый пол желательно решить заранее, чтобы провести необходимую скрытую проводку по комнатам до завершения строительства.

Стоит ли устанавливать автоматику?

Если полноценную работу тёплого пола может обеспечить обычный насосно-смесительный узел, который делает прогрев пола равномерным и создает комфортную температуру, тогда нет надобности в монтаже дополнительной регулирующей аппаратуры. Так думают многие. Однако если установить автоматику, это сэкономит денежные затраты на электрической энергии или на нагреве теплоносителя. Другая причина, которая говорит в пользу установки автоматического контролёра, – это напольное покрытие.

Дело в том, что паркетные или ламинированные доски, которые сегодня часто используют для устройства напольного покрытия, нуждаются в умеренной температуре (до 26 градусов), если она окажется слишком высокой, паркет или ламинат под её воздействием деформируется. Поэтому очень важно установить регулятор, который оборудован температурным датчиком.

Как правильно выбрать терморегулятор для тёплого пола, вы узнаете, посмотрев это видео:

Автоматика решает все

С ручным управлением ситуация более менее понятна. Выясним другой вопрос. Насколько важна автоматика в управлении водяного теплого пола, какова эффективность работы такой системы отопления?

Сразу отметим следующее! Для современных загородных домов, коттеджей и других жилых помещений с повышенным уровнем комфорта управляемый теплый пол сегодня является почти обязательным атрибутом. Аналогично построена и система регулировки других отопительных систем. Наличие автоматики существенно повышает комфортность жилых помещений и одновременно с этим, решает вопрос контроля безопасности.

Режим контроля и регулировки определяется в зависимости от поставленных задач, дислокации системы отопления и вашими личными желаниями. Существует несколько видов автоматизации процесса:

индивидуальный;
групповой;
комплексный.

В первую очередь автоматика для теплых полов призвана решать задачи оптимизации температурного режима. Речь идет о состоянии теплоносителя на входе в отопительный контур, в обратке, а так же параметры нагрева поверхности пола и воздуха в отапливаемом помещении.

При групповом использовании теплых полов управление генерирует работу всех компонентов системы. Сюда относится контрольные и регулирующие приборы на источниках тепла. Это могут быть автономные газовые котлы или централизованная система отопления.

Большое значение имеют при групповом регулировании установка контрольно-измерительных приборов на групповых смесительных блоках, которые распределяют водяные потоки по разным отапливаемым помещениям. Чаще всего при групповом управлении приборы устанавливаются в режиме «constant», т.е. по умолчанию контролируя заданную температуру. Для совершенных отопительных систем, в которых предусмотрена «система климат-контроль», управление основными узлами и приборами отопительного оборудования динамично изменяется в автоматическом режиме, в зависимости от климатических условий.

Важно! Для каждой категории потребителей определяется способ управления и комплектация устройствами. На каждый насосно-смесительный блок, коллектор устанавливаются термостаты, совместимые с приборами регулировки скорости подачи, температуры нагрева теплоносителя.

Наиболее приоритетным выглядит индивидуальный вариант регулировки, т.е. зональная работа контролирующих и регулирующих приборов. Здесь речь идет об автоматике, установленной в каждой отдельной комнате, выполняющей задачи по управлению в зависимости от заданных параметров и личных приоритетов обитателей дома. В этом варианте температура нагрева воздуха в помещении является контролируемой величиной, тогда как степень нагрева поверхности полов — управляемой величиной. В такой ситуации важным становится температура воздуха. Наоборот действует система управления обогревом, где важным становится именно интенсивность прогрева теплого пола (ванные, сауны, бассейны). Температура воздуха в этом случае будет просто контролироваться. Автоматический режим самостоятельно устанавливает температуру теплоносителя в отопительном водяной контуре, в соответствии с заданными параметрами.

При комплексном регулировании в отопительном оборудовании регулировкой занимаются приборы и первой и второй группы. Автоматический комплексный режим предполагает сочетание группового и индивидуального регулирования рассчитано на комбинирование оборудования на различных временных участках.

На заметку: некоторые пользователи, пренебрегая автоматикой, пытаются контролировать функциональность теплых полов вручную. Такие действия становятся причиной разбалансировки не только водяных контуров, но и работающих других приборов и агрегатов.

Блок управления, рассчитанный на комплексное обслуживание всей системы отопления жилого объекта, будет неэффективен при решении индивидуальных задач по обогреву определенного помещения. Термостаты, приспособленный под индивидуальное управление, решают только узкий круг задач, не реагируя на изменения температурного режима в целом.

Возможности автоматики

Устройство коллектора для теплых полов на автоматике

Управление циркуляционным насосом – это самый простой способ контроля над работой водяного пола. Устройство позволяет включать/отключать насос в зависимости от температуры воды в трубах. Этот способ управления не подходит для дома, где стоит один общий насос, поскольку система отключает отопление во всем помещении. Зато этот способ контролирования температуры в доме идеально подходит для помещений, где стоит несколько насосов;
Управление с помощью термоголовки – это полуавтоматическая система управления, которая позволяет отключать отопление при определенных условиях. Например, термоголовка закрывает трехходовой клапан сразу, как только зафиксирует высокую температуру воды в трубах. Низкая температура теплоносителя запускает обратную реакцию – система открывает клапан трубы с горячей водой;

Смесительный узел для теплого пола Valtec на 2-4 контура

Что же касается частных домов с 2–3 комнатами, то для них необязательно устанавливать дорогие и сложные автоматические системы. Для эффективного управления достаточно автоматики для циркуляционного насоса или обычного механического вентиля.

Функции автоматики

Автоматический термостат способен выполнять много функций в регулировке интенсивности обогрева помещения с помощью водяного пола:

Определяет температуру нагрева воды в трубопроводе, включает или выключает циркуляционный насос. Такой вид управления водным потоком в трубопроводе подходит для квартир и домов, в которых установлено несколько насосов. Если стоит один насос на весь дом, то система будет включать или отключать отопление (в зависимости от температуры воды) сразу во всех комнатах.
Полуавтоматическое управление термоголовкой является довольно простым и недорогим. Позволяет регулировать интенсивность подачи воды: клапан закрывается или открывается в зависимости от степени нагрева.
Контроль осуществляется путем установки сервопривода на коллектор, с его помощью одновременно регулируется подача тепла в отдельные помещения.
Современный автоматический термостат способен сэкономить до 1/3 расхода газа или 1/7 дров на обогрев помещения. Может регулировать степень обогрева в зависимости от погоды на улице. Такой контроллер для теплого пола имеет множество датчиков, некоторые из которых монтируются на улице, остальные – в помещении. На основании их показаний и выставленных настроек регулируется интенсивность обогрева каждой комнаты в отдельности.

Если теплый пол используется, как основная система, лучше приобретать термостат, регулирующий уровень нагрева воздуха в помещении.

Если уложено напольное покрытие, неустойчивое к воздействию высоких температур, тогда лучше установить датчик нагрева пола.

Для основной системы водяного теплого пола лучше установить устройство с возможностью подключения двух датчиков.

Индивидуальные и групповые контроллеры отопления

Устройства этого типа относятся к отдельной категории, поскольку они позволяют регулировать температуру воды, подающейся к нескольким коллекторам. Работают от напряжения в 24–50 В и могут использоваться даже в комнатах с высоким уровнем влажности – банях или саунах.

Как функционирует? Комплексное регулирование сочетает в себе групповую и зональную автоматику. Контроллер комплексного типа обычно учитывает технические характеристики, комбинации и схемы укладки пленок или труб.

Комнатный термостат теплого пола, контроллер и сервопривод коллектора теплого пола

Сигнал от группового коллектора подается на сервопривод, который приводит в движение клапан регулировки прохождения. Таким образом, групповое регулирование – это управление температурой воды в трубах, которое реализуется за счет:

Беспроводная система управления теплым полом Uponor DEM

Группировки смесительных узлов, что позволяет регулировать параметры циркулирующей в трубах воды сразу в нескольких зонах или коллекторах;
Подключения индивидуальных смесительных узлов, за счет чего происходит разветвление группового подключения – создаются индивидуальные точки регулировки теплыми полами. Разветвление на индивидуальные смесительные узлы позволяет управлять теплым полом через один блок;
Поддержания постоянной температуры во всех комнатах. Реализуется с помощью термостатической головки, установленной на двух- или трехходовой клапан;
Контроля климата. В этом случае используется сложная система из нескольких датчиков для поддержания температуры теплоносителя по заданным параметрам.

Зональное (индивидуальное) регулирование реализуется за счет:

Автоматика теплого пола

Установки комнатной автоматики, блок датчиков которой позволяет регулировать температуру воздуха в отдельно взятом помещении по заданным параметрам;
Зональная автоматика теплого пола используется для автоматического регулирования температуры в комнате. Зональный блок регулирования устанавливается в помещениях, функционирование которых невозможно без поддержания температуры на постоянном уровне (бассейны, сауны, теплицы).

Зональное регулирование происходит следующим образом – пользователь задает термостату требуемые параметры. Отклонение температурного режима в большую или меньшую сторону влечет за собой соответствующую реакцию – устройство включает или отключает отопление с помощью теплого пола.

Схема зонального регулирования водного теплого пола

Проводные и беспроводные термостаты

Комнатные термостаты используются только для зонального управления отоплением в помещении. По типу подключения устройства этого типа делятся на две категории: проводные и беспроводные термостаты.

Подключение проводного контроллера для теплого пола

Беспроводной контроллер для водяного пола – это незаменимое устройство для квартир, в которых ремонт уже закончился, а владельцы не хотят прокладывать кабель к котлу. Беспроводные модели размещаются в непосредственной близости от котла (электрического или газового) или других регулируемых систем отопления.

Беспроводные термолегуляторы для водяного теплого пола

Регулирование термостатом осуществляется по радиочастотному каналу. Устройство питается от 2 батарей типа «АА», а приемник — от сети 220 В.

Обзор терморегуляторов

Thermoreg TI 2000 – механический регулятор со стандартным набором функций. Регуляция происходит путем поворота указателя на корпусе.

Присутствует режим установки параметров отопления;

Терморегулятор Thermo Thermoreg TI-2000

Отсутствует поддержка беспроводных сетей;
Производитель не предусмотрел защиту от детей;
Устройство не сочетается с электрическими теплыми полами;
Отсутствует гибкая система регулирования – один поворот стрелки добавляет или убирает целых 5 градусов.

Термостат Thermoreg TI 2000 устанавливается на высоте 40–60 сантиметров над полом, что позволяет минимизировать длину кабеля. Это свойство будет полезным, если в доме есть дети или люди с особыми потребностями. Блок имеет мощность 250 Вт, это означает, что его можно подключать к обычной розетке, следуя инструкции производителя.

Схема расположения термостата в системе теплого пола

Терморегулятор iWarm 710 – компактное устройство с пластиковым корпусом, большим набором функций и удобным интерфейсом управления.

Терморегулятор электронный I-WARM 710

Имеет встроенные датчики контроля температуры пола и воздуха;
Встроенный аккумулятор позволяет использовать терморегулятор в течение 6-7 часов без электричества;

Схема подключения к двухпроводной электрической сети терморегулятора iWarm 710

Отсутствует программируемый контроль отопительных режимов;
В устройстве нет карты памяти, поэтому оно не запоминает ранее сохраненные режимы управления;

Terneo Pro – автоматический программируемый терморегулятор. Устройство этого типа имеет гибкие настройки регулирования отопления.

Монтаж терморегулятора Terneo Pro и системы теплый пол

Возможность устанавливать интервалы между циклами обогрева;
Присутствует функция блокировки от детей;
Программа «Экономия энергии» позволяет не только уменьшить расход топлива, но и увеличить КПД водяного пола;
Настройки позволяют запрограммировать отопление на 7 дней вперед.

Технический паспорт Terneo Pro

Высокая стоимость – 2000 рублей за 1 шт;
Термостат не поддерживает групповую схему размещения теплого водяного пола. Его блок управления предназначен для управления только одной комнатой.

Управление теплым полом: блок управления, автоматика
Как осуществляется управление теплым полом – автоматика и механика, возможности автоматических терморегуляторов, индивидуальные и групповые контроллеры, проводные и беспроводные термостаты, обзор терморегуляторов.

Заключение

Каждому из нас предстоит решать самому, какой способ управления теплыми полами выбрать. Было уже не раз сказано, что для маленьких помещений, где предполагается использование коротких единичных водяных контуров, можно обойтись ручным управлением. Для обогрева ванной комнаты можно обойтись минимальным набором: термостат и предохранительный клапан.

Что касается целого отопительного комплекса, в задачи которого входит напольный обогрев во всем здании, то здесь только автоматика способна решить задачи по управлению многочисленного оборудования. Благодаря термодатчикам, установленным в полу или на стенах отапливаемых помещений под каждый смесительный узел, вам удастся создать в каждой комнате, в каждом помещении жилого дома необходимую температуру. Устройство автоматического управления во многом опирается на электронные и электронно-механические приборы, которые отличаются компактностью и высокой чувствительностью. При правильной настройке каждого блока управления можно добиться оптимальных температурных показателей в доме.

Терморегуляторы для электрических полов

Производится управление теплым полом электрическим блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.

Всего существует несколько видов панелей управления электрическим полом, которые различаются местом и способом крепления, внешним видом, способом взаимодействия с человеком и количеством подключаемых датчиков.

Разделим их по принципу их работы:

Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.
Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.
Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.

Выбирая вариант для себя, стоит отдать предпочтение цифровой панели управления, ведь регулировать температуру с неё достаточно удобно и цена у неё также не высока, по сравнению с программируемым терморегулятором, функции которого нужны не каждому. Цифровые панели имеют различные дизайнерские решения, поэтому могут вписаться в любую квартиру, например, как на фото.

Выбор терморегулятора

Чтобы правильно выбрать терморегулятор для своей квартиры, вы должны обращать внимание на собственные пожелания, а также на то, чтобы параметры датчиков и нагревательных элементов подходили друг другу.

На что стоит обратить внимание:

Самое главное – это соответствие мощности пола и датчика. Если датчик будет давать недостаточное количество мощности полу, то вы не сможете разогреть его до нужной температуры. Чтобы избежать этого, прежде всего, обратите на показатели при покупке. Однако, иногда приходится устанавливать сразу несколько датчиков на пол с подогревом в одно помещение, например, вы можете подключить программаторы в одну сеть и создать мощность в 3 кВт. В больших помещениях случается так, что даже мощность в 3 кВт недостаточна, поэтому в таком случае придётся подключать несколько регуляторов по отдельности.
Тип установки – это также важный аспект. Если вы готовы вырезать отверстие в стене, то вам подойдёт встраиваемый контроллер, который внедряется в стену, а если вы не хотите портить стены, то просто установите короб с терморегулятором. Все прочие установки, например, подключение к нагревательным элементам, указаны в инструкции, которая поставляется вместе с датчиком.
Функционал – это то, с чем каждый определяется для себя сам. Как говорилось выше, зачастую используют блоки управления с небольшим функционалом, однако если вы хотите управлять полом дистанционно, программировать его на долгий промежуток времени, например, на неделю, то лучше будет приобрести вариант дороже – программер.
Внешний вид – это заключающий фактор, который определяется стилистикой помещения. В магазине вы сможете найти для себя множество различных решений, отличающихся цветом, формой и т.д., однако, чаще всего, регулирующие панели выглядят как небольшие розетки.

Стоит отметить, что можно обойтись вовсе без терморегулятора, однако для этого придётся использовать специальный саморегулирующийся нагревательный кабель, в противном случае, ваш пол быстро придёт в негодность без термодатчика (прочитайте: «Как выбрать и установить термодатчик для теплого пола»).

Расположение терморегулятора

Где расположить терморегулятор – это самостоятельное решение, однако стоит упомянуть о некоторых правилах установки терморегулятора:

Высоту расположения контроллера вы можете выбрать сами, ведь она абсолютно не влияет на работу датчика. Чаще всего, регулятор устанавливают возле пола либо рядом с выключателями.
Самое строгое правило – это запрет на установку регулятора во влажных помещениях, например, в ванной комнате. Если вы установили тёплый пол в ванной, то блок управления рекомендуется вынести в коридор, прокинув кабели к нагревательным элементам сквозь стену.
Правила подключения к сети индивидуальны у каждой модели, однако все они схожи. Каждая модель имеет несколько клемм для подключения нагревательных элементов, питания и датчиков. Встречаются модели с уже подключенным кабелем питания, в таком случае его длинна будет равна от двух до трёх метров, чего вполне хватит для подключения к распределительному коробу.

Все дополнительные правила установки обычно описываются в инструкции, поэтому она обязательна к прочтению, кроме того, в ней вы можете прочитать о том, как пользоваться теплым полом.

Основные неполадки и их решение

Анализируя отзывы пользователей, можно сделать вывод, что у панелей управления бывают две основные поломки:

Самая частая поломка – это неправильное функционирование блока управления либо его полный отказ. Вы можете самостоятельно продиагностировать его, используя тестер: подайте ток на принимающую клемму и измерьте его на другой клемме, которая отдаёт энергию на нагревательный элемент. Если тока нет, это значит, что датчик следует отдать в ремонт, ведь самостоятельно вы не сможете исправить эту поломку.
Вторая распространённая поломка – это отказ или неправильная работа датчика температуры. Чтобы убедиться в его неисправности, используйте мультиметр и измерьте сопротивление датчика. Нормальные показатели указаны в инструкции (обычно 5-45 кОм). Если показатели не совпадают, то датчики температуры следует заменить на новые.

Заключение

В заключение стоит сказать о том, что датчик управления теплым полом – незаменимая вещь. Блок управления не только помогает настроить нагрев пола, но и сэкономить электричество. Лучше всего экономят программируемые панели управления, однако их цена значительно выше моделей иных классов.

Большая экономия (до 30%) происходит благодаря тому, что вы, выбирая нужную температуру пола, не направляете лишнее напряжение на нагревательные элементы, а соответственно, не расходуете излишки энергии.

[spoiler title=»Источники»]

https://ingenernie-sistemi.ru/vodyanoj-teplyj-pol-regulirovka-temperatury/
https://ZnatokTepla.ru/teplyj-pol/upravlenie-teplym-polom-vodyanym.html
https://laminatepol.ru/18003-upravleniya-teplyimi-polami.html
http://teplodom1.ru/teplypol/229-kak-upravlyat-teplym-polom-avtomatika-shemy-pribory.html
https://lucheeotoplenie.ru/tipy-otopleniya/vodyanoe/upravlenie-vodyanym-teplym-polom.html
https://polspec.com/teplyy-pol/upravlenie-teplym-polom-elektricheskim-varianty-i-sposoby.html

[/spoiler]
